Komplett arbetsstation för service och hjulinställning

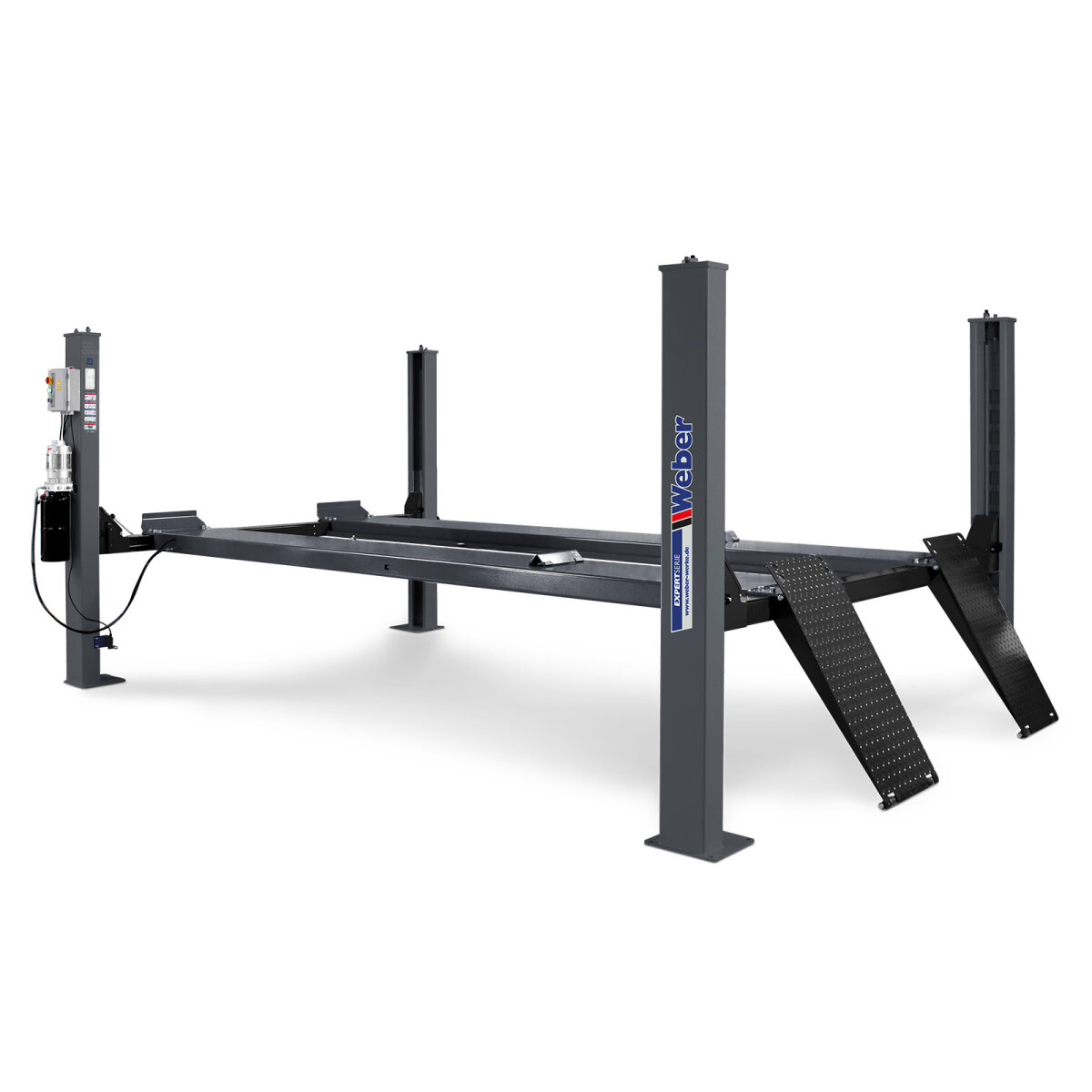

Weber Expert Autolift 4.2 med axelfrihjulslyft 2,5 ton och hjulinställningssats är ett komplett lyftpaket för professionella verkstäder som vill kombinera vanlig fordonsservice, hjul- och bromsarbete samt hjulinställning på samma arbetsplats.

Paketet består av:

• Weber Expert Autolift 4.2 fyrpelarlyft – 4 200 kg
• Weber lufthydraulisk axelfrihjulslyft – 2 500 kg
• Weber hjulinställningssats för Autolift 4.2

Paketets artikelnummer är 120210_120215_120220.

4200 kg lyftkapacitet

Autolift 4.2 har en maximal lyftkapacitet på:

4 200 kg

Lyften är utvecklad för personbilar, lättare transportbilar och andra fordon inom lyftens vikt- och måttgränser. De långa körbanorna och den låga påkörningshöjden gör modellen särskilt användbar för längre och lägre fordon.

Den passar bra för:

• Personbilar
• SUV
• Minibussar
• Lättare transportbilar
• Långhjulbasiga fordon
• Lättare nyttofordon
• Verkstäder som arbetar med hjulinställning

2500 kg axelfrihjulslyft ingår

Paketet innehåller ett lufthydrauliskt axelfrihjulslyft med 2 500 kg kapacitet.

Traverslyften monteras mellan körbanorna och gör det möjligt att lyfta fordonets kaross från körbanorna så att hjulen frigörs.

Det är särskilt användbart vid:

• Hjulbyte
• Bromsservice
• Fjädringsarbete
• Hjullager
• Länkarmar
• Stötdämpare
• Kontroll av hjulupphängning
• Förberedelser inför hjulinställning

Lufthydraulisk konstruktion

Axelfrihjulslyften använder ett kraftigt lufthydrauliskt aggregat och har en robust, pulverlackerad konstruktion. Den är framtagen för användning på sax- och fyrpelarlyftar.

Weber anger också att axelfrihjulslyftens maximala kapacitet inte får överstiga 60 % av huvudlyftens kapacitet. På Autolift 4.2 ligger 2 500 kg inom den gränsen.

Hjulinställningssats ingår

Den här paketversionen innehåller dessutom Webers hjulinställningssats artikel 120220.

Satsen är specifikt anpassad för Autolift 4.2 och består av:

• Glidplattor för hjulinställning
• Täckplattor / skydd till glidplattorna

Det gör paketet lämpligt som grund för en komplett hjulinställningsplats tillsammans med separat hjulinställningsutrustning.

Finjusterbar och nivellerbar lyft

Autolift 4.2 är konstruerad så att körbanorna kan finjusteras och nivelleras, vilket är en viktig egenskap när lyften används för hjulinställning.

En korrekt nivellerad lyftplattform ger bättre förutsättningar för noggranna mätningar av exempelvis:

• Toe / spårning
• Camber
• Caster
• Axelgeometri
• Individuell hjulvinkel

Själva mätutrustningen för hjulinställning ingår inte i denna sats.

Maximal lyfthöjd 1850 mm

Aktuell produktdata anger en maximal lyfthöjd på:

1 850 mm

Det ger god åtkomst till fordonets undersida vid service, inspektion och reparationsarbete.

4808 mm långa körbanor

Körbanorna är:

Längd: 4 808 mm

Bredd: 512 mm

Höjd: 130 mm

Den låga körbanehöjden och de långa ramperna gör lyften lämplig även för många lägre fordon och bilar med lång hjulbas.

912 mm mellan körbanorna

Den aktuella paketinformationen anger ett avstånd mellan körbanorna på:

912 mm

Pelarnas fria avstånd anges till:

2 850 mm

400 V trefasdrift

Autolift 4.2 drivs med:

400 V / 3-fas / 50 Hz

Motoreffekten är:

2,6 kW

Det ger en robust elektrohydraulisk drift anpassad för professionell verkstadsanvändning.

Lyfttid cirka 50 sekunder

Weber anger en lyfttid på:

ca 50 sekunder

Det ger ett smidigt arbetsflöde vid återkommande service och hjulinställning.

Pneumatisk upplåsning av säkerhetsspärrarna

Autolift 4.2 är utrustad med pneumatisk upplåsning av säkerhetsspärrarna.

Luftbehovet är:

6–8 bar

Det möjliggör automatisk upplåsning av de mekaniska spärrarna vid sänkning.

Omfattande säkerhetssystem

Autolift 4.2 har flera integrerade säkerhetsfunktioner:

• Säkerhetslås och mekaniska spärrar
• Automatisk vajerbrottssäkring
• Automatisk slakvajersäkring
• Övertrycksventil
• Säkerhetsventil vid hydrauliskt rörbrott
• Dödmansstyrning
• Akustisk varning från CE-stopp
• Fast avrullningsskydd fram
• Mobila och automatiska avrullningsskydd bak

Fördelar

• Komplett paket för service och hjulinställning
• 4 200 kg kapacitet på huvudlyften
• 2 500 kg axelfrihjulslyft
• Hjulinställningssats ingår
• Glidplattor med täckplattor
• Frigör hjulen från körbanorna
• Finjusterbar och nivellerbar
• Max lyfthöjd 1 850 mm
• 4 808 mm långa körbanor
• 512 mm breda körbanor
• Endast 130 mm körbanehöjd
• 400 V trefasdrift
• 2,6 kW motor
• Lyfttid ca 50 sekunder
• Pneumatisk säkerhetsupplåsning
• 6–8 bar luftbehov
• Mekaniska säkerhetsspärrar
• Vajerbrottssäkring
• Slakvajersäkring
• Övertrycksventil
• Dödmansstyrning
• Professionell Weber Expert-serie

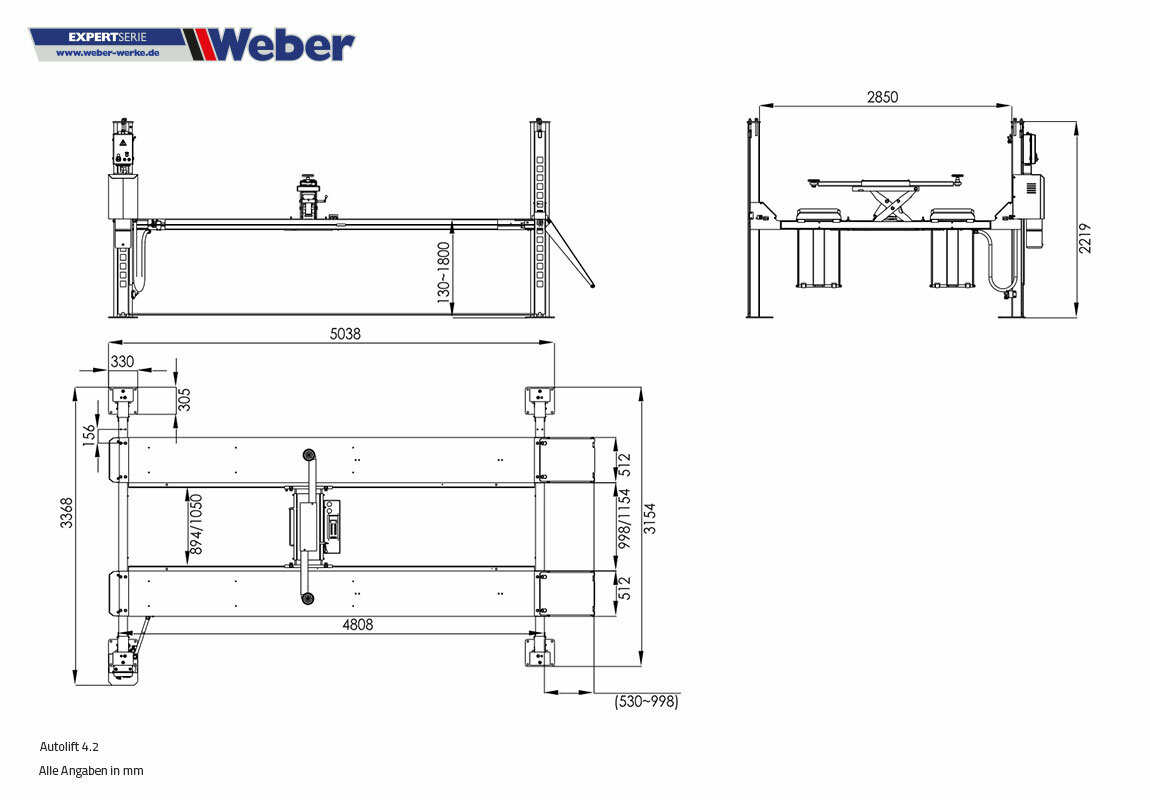

Tekniska specifikationer – Autolift 4.2

Varumärke: Weber

Serie: Expert Serie

Modell: Autolift 4.2

Paketartikelnummer: 120210_120215_120220

Produkttyp: Elektrohydraulisk fyrpelarlyft

Max lyftkapacitet: 4 200 kg

Max lyfthöjd: 1 850 mm

Körbanebredd: 512 mm

Körbanelängd: 4 808 mm

Körbanehöjd: 130 mm

Avstånd mellan körbanorna: 912 mm

Pelarnas fria avstånd: 2 850 mm

Total längd: 5 088 mm

Total bredd: 3 154 mm

Total höjd: 2 259 mm

Motoreffekt: 2,6 kW

Elanslutning: 400 V / 3-fas / 50 Hz

Luftbehov: 6–8 bar

Lyfttid: ca 50 sekunder

Ljudnivå: <75 dB

Färg pelare/körbanor: Antracit RAL 7016

Ramper: Svart RAL 9017

Egenvikt huvudlyft: ca 1 870 kg

Tekniska specifikationer – axelfrihjulslyft

Artikelnummer: 120215

Produkttyp: Lufthydraulisk axelfrihjulslyft

Max kapacitet: 2 500 kg

Drift: Lufthydraulisk

Konstruktion: Saxlyft

Ytbehandling: Pulverlackerad

Användning: Saxlyftar och fyrpelarlyftar

Maximal relation till huvudlyft: 60 % av huvudlyftens kapacitet

Tekniska specifikationer – hjulinställningssats

Artikelnummer: 120220

Kompatibilitet: Weber Autolift 4.2

Produkttyp: Sats för hjulinställning

Utförande: Glidplattor inklusive täckplattor

Artikelvikt: ca 420 kg

Transportlängd: ca 1 750 mm

Transportbredd: ca 600 mm

Transporthöjd: ca 450 mm

För hjulinställning och fyrhjulsservice

Kombinationen av fyrpelarlyft, axelfrihjulslyft och glidplattor gör detta paket särskilt användbart vid professionell hjulinställning.

Fordonet kan först köras upp på de långa körbanorna och placeras för mätning. Vid behov kan den 2,5 tons axelfrihjulslyften sedan användas för att frigöra hjulen vid exempelvis:

• Justering
• Kontroll av glapp
• Byte av styr- eller chassidelar
• Bromsarbete
• Fjädringsarbete
• Däck- och hjulservice

Det gör att samma arbetsplats kan användas för både mätning och mekaniskt arbete.

Leveransomfattning

• 1 st Weber Expert Autolift 4.2 fyrpelarlyft
• 1 st Weber axelfrihjulslyft 2,5 ton
• 1 st Weber hjulinställningssats för Autolift 4.2
• Glidplattor inklusive täckplattor
• 2 st mobila avrullningsskydd
• Monterings- och bruksanvisning
• Kontrollbok / Prüfbuch

Transportdata – huvudlyft

Weber anger ungefär:

Transportvikt: ca 1 900 kg

Längd: ca 5 400 mm

Bredd: ca 600 mm

Höjd: ca 850 mm

På grund av paketets storlek måste leveransen kunna lossas med gaffeltruck eller annan lämplig maskin.

Komplett lyftplats för professionell hjulinställning

Weber Expert Autolift 4.2 med axelfrihjulslyft och hjulinställningssats är den mest kompletta versionen av Autolift 4.2-paketet.

Med 4 200 kg huvudkapacitet, 2 500 kg axelfrihjulslyft och glidplattor för hjulinställning kan samma arbetsplats användas för både traditionell service, hjul- och bromsarbete samt professionell hjulinställning.

För verkstäder som vill bygga en effektiv och flexibel hjulinställningsplats är detta en komplett grundlösning där lyft, frihjulsfunktion och hjulinställningsanpassning redan ingår i samma paket.
