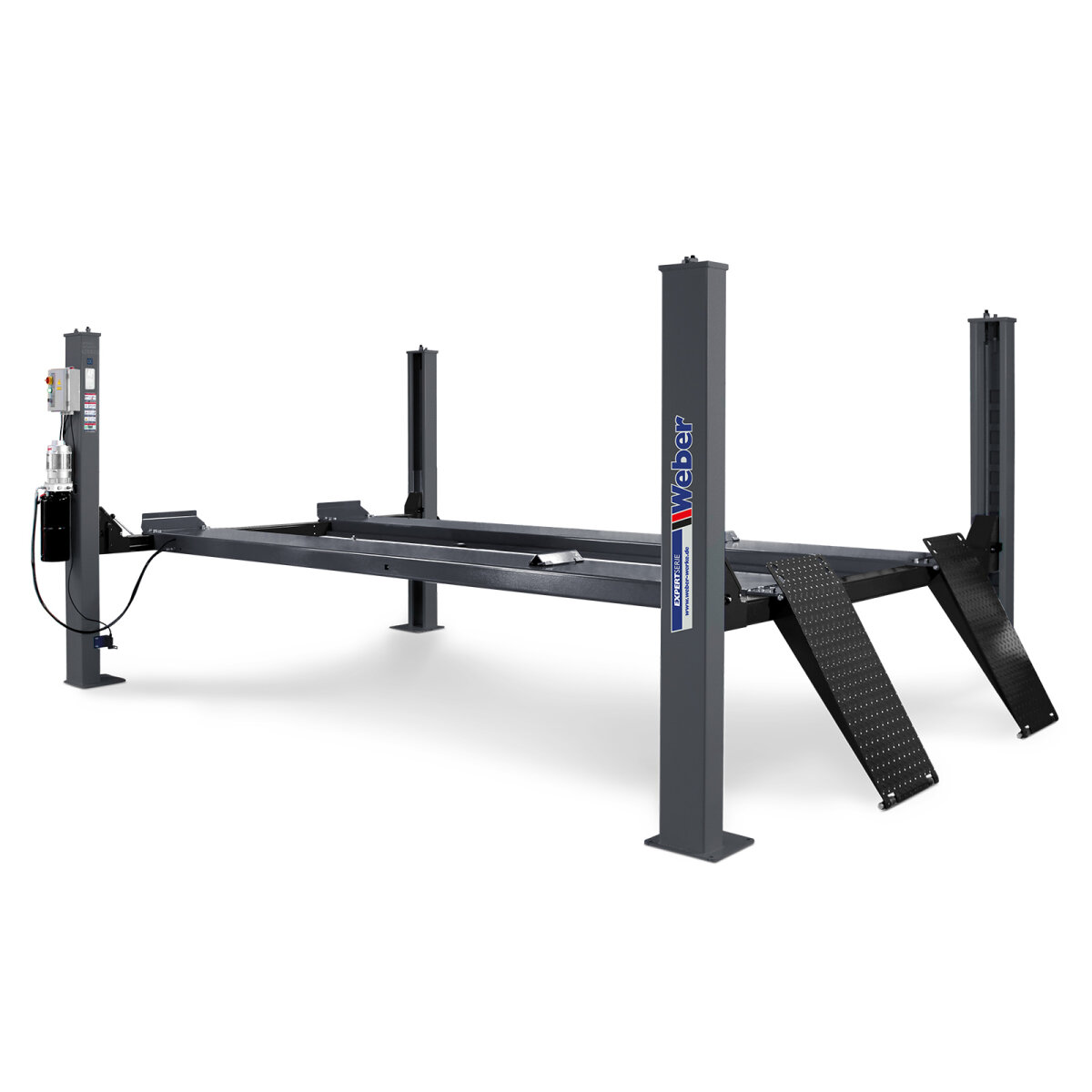

Kraftfull fyrpelarlyft med 3,2 tons axelfrihjulslyft

Weber Expert Autolift 6.4 med axelfrihjulslyft 3,2 ton är ett komplett lyftpaket för professionella verkstäder som arbetar med både personbilar, SUV, transportbilar och lättare lastfordon.

Paketet kombinerar:

• Weber Expert Autolift 6.4 fyrpelarlyft – 6 400 kg
• Weber axelfrihjulslyft 3.2 – 3 200 kg

Den aktuella paketkombinationen har artikelnummer 120211_120216.

6400 kg kapacitet på huvudlyften

Autolift 6.4 har en maximal lyftkapacitet på:

6 400 kg

Det gör lyften lämplig för betydligt tyngre och längre fordon än traditionella fyrpelarlyftar för enbart personbil.

Den passar exempelvis för:

• Personbil
• SUV
• Minibuss
• Långhjulbasig minibuss
• Transportbil
• Lättare lastbil
• Större nyttofordon inom angivna vikt- och måttgränser

Axelfrihjulslyft 3200 kg ingår

Paketet innehåller Webers kraftigare Achsfreiheber 3.2, artikel 120216, med en maximal lyftkapacitet på:

3 200 kg.

Axelfrihjulslyften monteras mellan huvudlyftens körbanor och gör det möjligt att lyfta fordonet från dess ordinarie lyftpunkter så att hjulen frigörs från körbanorna.

Det är särskilt praktiskt vid:

• Däckbyte
• Bromsservice
• Hjullager
• Stötdämpare
• Fjädringsarbete
• Länkarmar
• Hjulupphängning
• Chassiarbete
• Förberedelse inför hjulinställning

Betydligt mer flexibel än en vanlig fyrpelarlyft

På en traditionell fyrpelarlyft står fordonet med hjulen kvar på körbanorna.

Med den integrerade axelfrihjulslyften kan bilen istället lyftas från karossens ordinarie lyftpunkter. Det betyder att verkstaden kan utföra betydligt fler typer av arbete utan att behöva flytta bilen till en separat tvåpelarlyft.

Lufthydraulisk axelfrihjulslyft

Weber 120216 använder ett kraftigt lufthydrauliskt aggregat.

Luftbehov: 6–10 bar

Lyftkapacitet: 3 200 kg

Lyfttid: ca 20 sekunder

Ljudnivå: <70 dB

Det pneumatiskt/hydrauliska systemet ger snabb lyftning samtidigt som själva traverslyften kan förflyttas längs fyrpelarlyftens körbanor.

Lyfthöjd 210–480 mm

Axelfrihjulslyften arbetar inom följande höjdområde:

Minsta höjd: 210 mm

Maximal höjd: 480 mm.

Det ger upp till cirka 270 mm extra lyftrörelse för att frigöra hjulen från körbanorna.

Justerbara lyftpunkter

Axelfrihjulslyften har justerbara upptagningar för att kunna anpassas efter olika fordons lyftpunkter.

Weber anger:

Fordonsupptagning utan lyftplattor: 915–1 471 mm

Fordonsupptagning med lyftplattor: 1 077–1 309 mm

Justeringsområde lyftplattor: 98–162 mm.

Det ger god flexibilitet för fordon med olika bredd och placering av lyftpunkterna.

Anpassad direkt för Autolift 6.4

Weber anger uttryckligen att Achsfreiheber 3.2 passar Autolift 6.4.

Traversens upptagning mot körbanorna är:

1 066–1 158 mm.

Max 60 % av huvudlyftens kapacitet

Weber anger att en axelfrihjulslyft får ha en maximal kapacitet motsvarande 60 % av fyrpelarlyftens kapacitet.

För Autolift 6.4 innebär det:

6 400 kg × 60 % = 3 840 kg

Den medföljande axelfrihjulslyften på 3 200 kg ligger alltså inom den tillåtna gränsen.

Maximal lyfthöjd 1850 mm

Autolift 6.4 har en maximal lyfthöjd på:

1 850 mm.

Det ger god arbetsåtkomst under både person- och transportfordon.

Extra långa körbanor – 5216 mm

Körbanorna mäter:

Längd: 5 216 mm

Bredd: 512 mm

Höjd: 178 mm.

Den generösa körbanelängden gör modellen särskilt lämpad för fordon med lång hjulbas.

1092 mm mellan körbanorna

Aktuell produktdata för Autolift 6.4 anger:

Avstånd mellan körbanorna: 1 092 mm

Fritt avstånd mellan pelarna: 2 880 mm.

Det ger gott om utrymme för större person- och transportfordon.

400 V trefas

Autolift 6.4 drivs med:

400 V / 3-fas / 50 Hz

Motoreffekten är:

3,0 kW.

Det ger den kraft som krävs för en professionell 6,4-tons fyrpelarlyft.

Lyfttid cirka 50 sekunder

Huvudlyftens lyfttid är cirka:

50 sekunder.

Axelfrihjulslyften är snabbare och behöver cirka:

20 sekunder.

Pneumatisk upplåsning av säkerhetsspärrarna

Autolift 6.4 är utrustad med pneumatisk upplåsning av de mekaniska säkerhetsspärrarna.

Huvudlyftens luftbehov är:

6–8 bar.

Omfattande säkerhetssystem

Autolift 6.4 är utrustad med bland annat:

• Mekaniska säkerhetsspärrar
• Säkerhetslås
• Automatisk vajerbrottssäkring
• Automatisk slakvajersäkring
• Övertrycksventil
• Säkerhetsventil vid hydrauliskt rörbrott
• Dödmansstyrning
• Akustisk varning från CE-stopp
• Fast avrullningsskydd fram
• Mobilt och automatiskt avrullningsskydd bak
• Pneumatisk upplåsning av säkerhetsspärrarna.

Fördelar

• Komplett fyrpelarlyft med axelfrihjulslyft
• Huvudlyft med 6 400 kg kapacitet
• Axelfrihjulslyft med 3 200 kg kapacitet
• Frigör hjulen från körbanorna
• Perfekt för broms- och chassiarbete
• Passar större person- och transportfordon
• Max lyfthöjd 1 850 mm
• 5 216 mm långa körbanor
• 512 mm breda körbanor
• Lufthydraulisk travers
• 20 sekunders lyfttid på axelfrihjulslyften
• 210–480 mm lyfthöjd på traversen
• Justerbara fordonsupptagningar
• 400 V trefasdrift
• 3,0 kW huvudmotor
• Pneumatisk säkerhetsupplåsning
• Vajerbrottssäkring
• Slakvajersäkring
• Dödmansstyrning
• Professionell Weber Expert-serie.

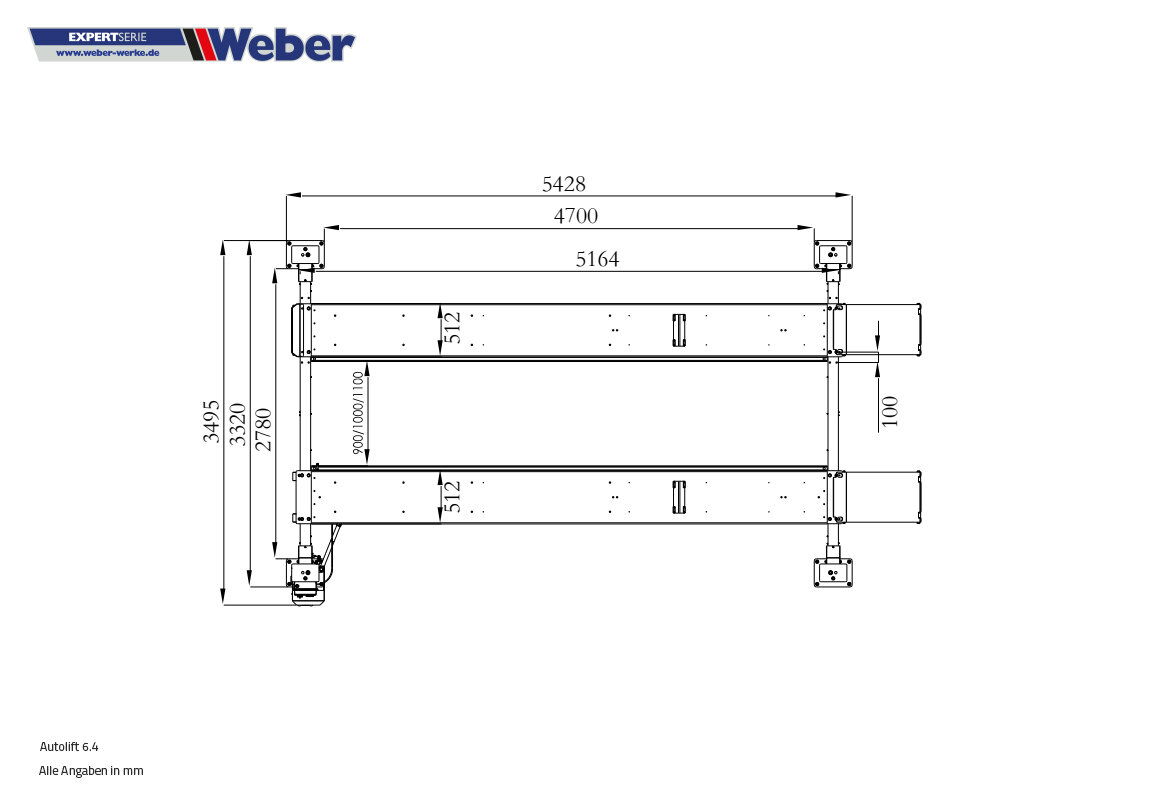

Tekniska specifikationer – Autolift 6.4

Varumärke: Weber

Serie: Expert Serie

Modell: Autolift 6.4

Paketartikelnummer: 120211_120216

Produkttyp: Elektrohydraulisk fyrpelarlyft

Max lyftkapacitet: 6 400 kg

Max lyfthöjd: 1 850 mm

Körbanebredd: 512 mm

Körbanelängd: 5 216 mm

Körbanehöjd: 178 mm

Avstånd mellan körbanorna: 1 092 mm

Fritt avstånd mellan pelarna: 2 880 mm

Total längd: 6 502 mm

Total bredd: 3 320 mm

Total höjd: 2 362 mm

Motoreffekt: 3,0 kW

Elanslutning: 400 V / 3-fas / 50 Hz

Luftbehov: 6–8 bar

Lyfttid: ca 50 sekunder

Ljudnivå: <75 dB

Färg pelare/körbanor: Antracit RAL 7016

Ramper: Svart RAL 9017

Egenvikt huvudlyft: ca 2 120 kg.

Tekniska specifikationer – axelfrihjulslyft 3.2

Varumärke: Weber

Artikelnummer: 120216

Produkttyp: Lufthydraulisk axelfrihjulslyft

Max kapacitet: 3 200 kg

Luftbehov: 6–10 bar

Lyfttid: ca 20 sekunder

Lyfthöjd: 210–480 mm

Ljudnivå: <70 dB

Justeringsområde lyftplattor: 98–162 mm

Fordonsupptagning utan lyftplattor: 915–1 471 mm

Fordonsupptagning med lyftplattor: 1 077–1 309 mm

Upptagning mot körbanor: 1 066–1 158 mm

Max hydrauliskt arbetstryck: 280 bar

Egenvikt: ca 160 kg.

För professionellt hjul-, broms- och chassiarbete

Den stora fördelen med den här versionen jämfört med Autolift 6.4 i grundutförande är den medföljande 3,2 tons axelfrihjulslyften.

När fordonet står på fyrpelarlyften kan traversen användas för att lyfta det från körbanorna och frigöra hjulen.

Det gör det möjligt att utföra:

• Hjulbyte
• Bromsskivor och bromsbelägg
• Hjullager
• Stötdämpare
• Fjädrar
• Länkarmar
• Styrleder
• Hjulupphängning
• Chassiarbete

på samma lyftplats.

Möjlighet att bygga ut för hjulinställning

Autolift 6.4 kan dessutom kompletteras med:

Hjulinställningssats 6.4 – artikel 120221

och även körbaneförlängning som separat tillval. Weber listar dessa som tillbehör till Autolift 6.4.

Den aktuella paketversionen 120211_120216 innehåller inte hjulinställningssatsen.

Leveransomfattning

• 1 st Weber Expert Autolift 6.4 fyrpelarlyft
• 1 st Weber axelfrihjulslyft 3.2, artikel 120216
• 2 st mobila avrullningsskydd
• Tysk monterings- och bruksanvisning
• Kontrollbok / Prüfbuch.

Hjulinställningssats och körbaneförlängning ingår inte i denna version.

Transportdata – huvudlyft

Transportvikt: ca 2 120 kg

Längd: ca 5 400 mm

Bredd: ca 600 mm

Höjd: ca 850 mm.

Transportdata – axelfrihjulslyft

Transportvikt: ca 160 kg

Längd: ca 1 100 mm

Bredd: ca 750 mm

Höjd: ca 350 mm.

Komplett servicelyft för större fordon

Weber Expert Autolift 6.4 med 3,2 tons axelfrihjulslyft är ett kraftfullt lyftpaket för verkstäder som arbetar med både personbilar och större transportfordon.

Huvudlyften erbjuder 6 400 kg kapacitet och 5 216 mm långa körbanor, medan den lufthydrauliska axelfrihjulslyften ger ytterligare 3 200 kg lyftkapacitet för att frigöra hjulen och utföra broms-, hjul- och chassiarbete.

Kombinationen gör att samma arbetsplats kan användas för allt från traditionell underredsservice till hjulfri service på större fordon, samtidigt som lyften kan byggas ut med hjulinställningsutrustning om verkstadens behov förändras.
