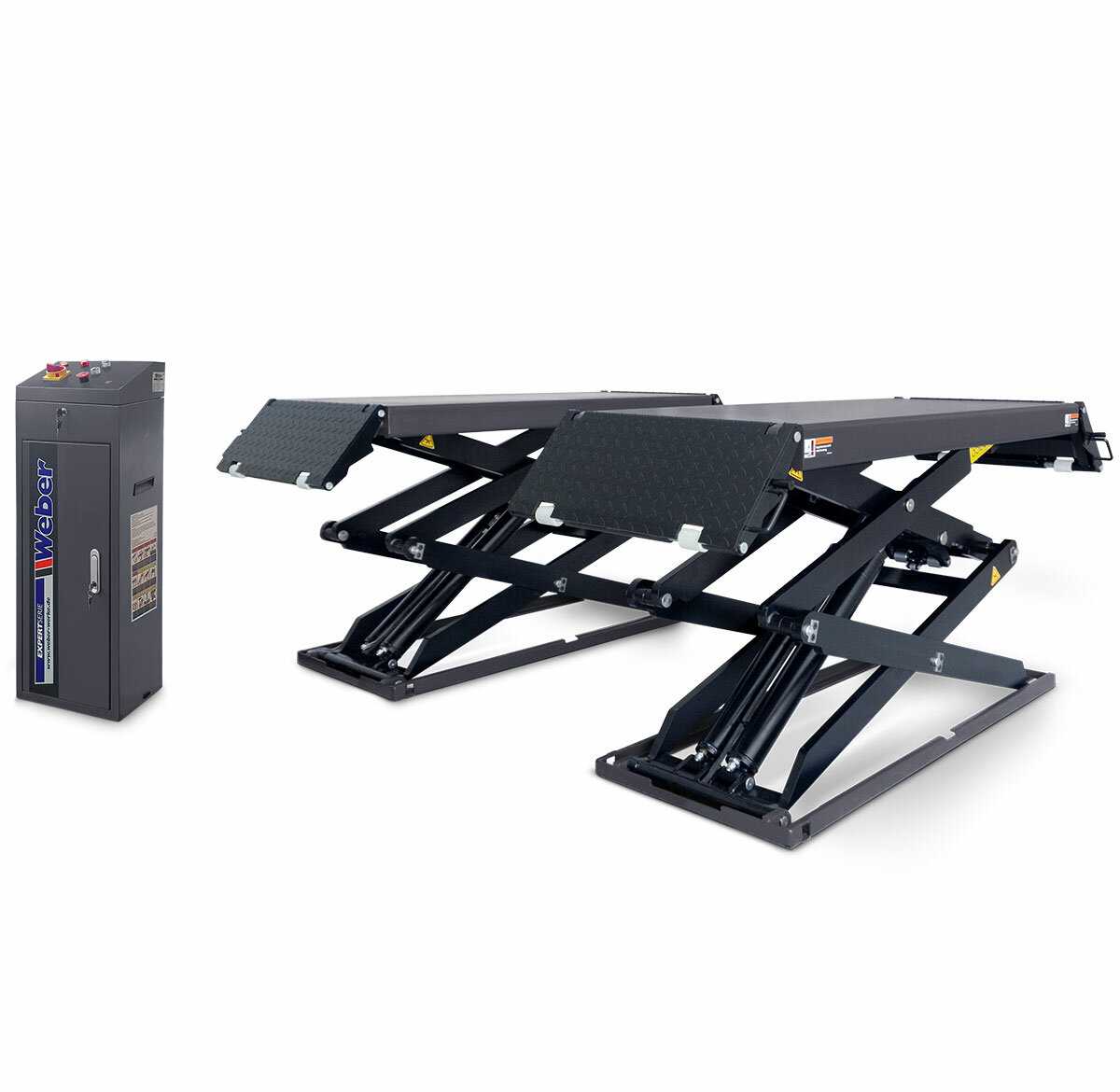

Weber DSH-3500 – dubbelsaxlyft 3 500 kg med 1 900 mm lyfthöjd

Weber Expert Serie DSH-3500 är en kraftfull och platsbesparande elektrohydraulisk dubbelsaxlyft med 3 500 kg lyftkapacitet, utvecklad för professionella bilverkstäder som behöver hög kapacitet och full arbetshöjd utan traditionella lyftpelare.

Med hela 1 900 mm maximal lyfthöjd kan mekanikern arbeta bekvämt stående under fordonet. Samtidigt är påkörningshöjden endast 110 mm, vilket gör lyften lättillgänglig även för många låga personbilar.

Den kompakta och pelarfria konstruktionen ger full dörrfrihet och mycket god åtkomst runt bilen – perfekt för service, reparationer, däckarbete och karosseriarbeten.

3 500 kg lyftkapacitet

Med en maximal lyftkapacitet på 3 500 kg hanterar DSH-3500 ett brett urval av personbilar, SUV och lätta transportfordon.

Lyften passar utmärkt för:

• Allmän bilservice
• Däck- och hjulbyten
• Bromsservice
• Arbeten på hjulupphängning
• Underredsarbeten
• Avgassystem
• Karosseri- och plåtarbeten
• Lackverkstäder
• Diagnos och inspektion

Weber anger modellen som lämplig för personbilar och mindre bussar, medan lämpligheten för längre fordon alltid beror på fordonets konstruktion och placering av lyftpunkterna.

Full arbetshöjd – 1 900 mm

DSH-3500 kombinerar saxlyftens kompakta konstruktion med arbetshöjden hos en traditionell fullhöjdslyft.

Den maximala lyfthöjden på 1 900 mm gör det möjligt att stå under fordonet vid exempelvis:

• Motor- och växellådsarbete
• Avgassystemsarbete
• Underredsservice
• Broms- och chassiarbeten
• Inspektion och felsökning

Det gör lyften betydligt mer mångsidig än en traditionell kortlyftande saxlyft.

Endast 110 mm påkörningshöjd

Trots den höga lyftkapaciteten och fulla arbetshöjden är DSH-3500 endast 110 mm hög i nedsänkt läge.

Den låga profilen förenklar påkörningen och gör modellen lämplig för ett stort antal personbilar.

Lyften är avsedd för ovanpåliggande montering och är därför ett intressant alternativ när man vill undvika mer omfattande ingrepp i verkstadsgolvet.

Justerbar upptagningslängd 1 485–2 095 mm

Lyftplattformarna har en justerbar upptagningslängd på 1 485–2 095 mm.

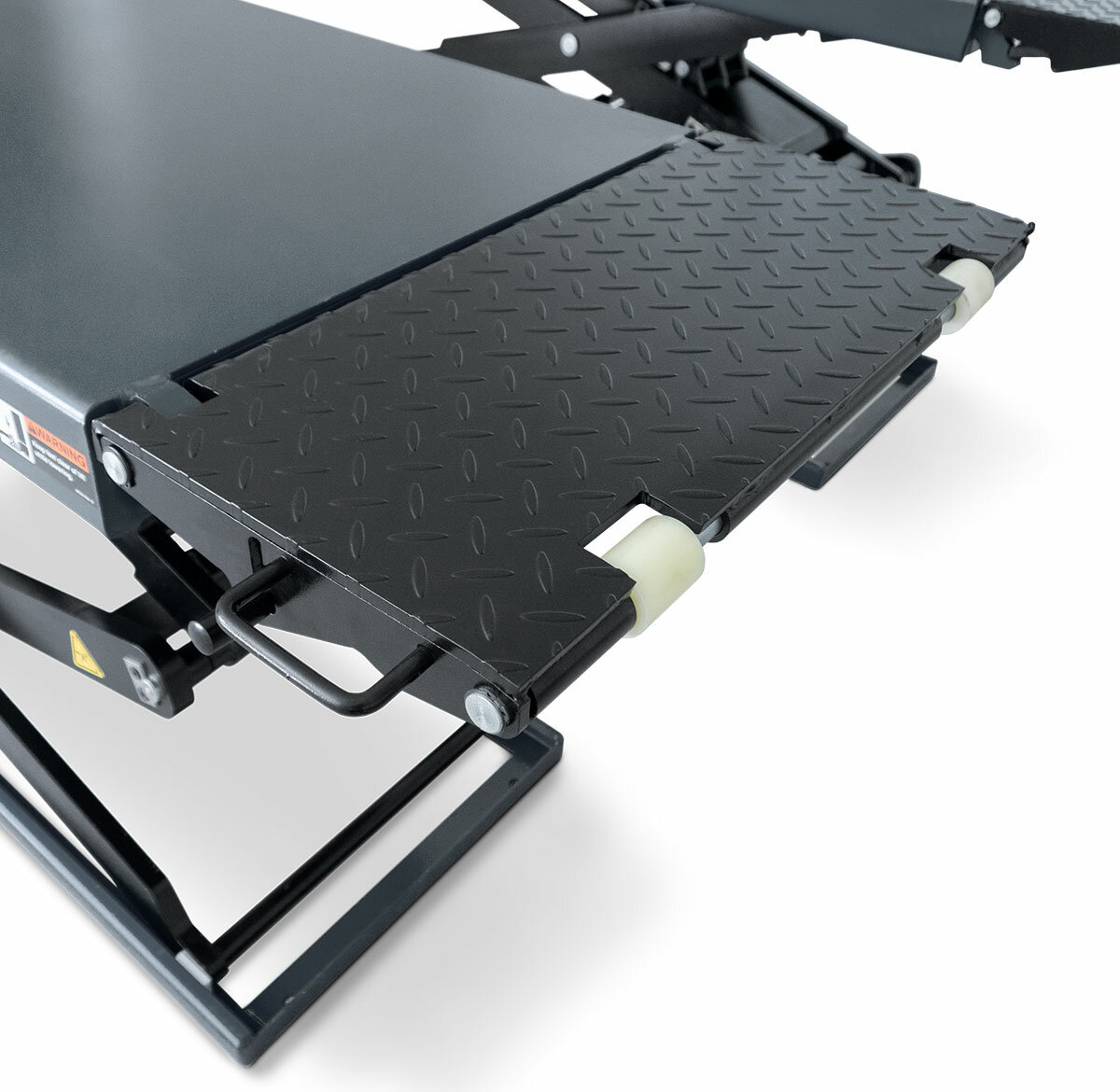

Ramperna kan användas som förlängning av lyftytan, vilket gör det möjligt att anpassa upptagningspunkterna efter olika fordon.

De generösa körbanorna är hela 660 mm breda, vilket ger en stabil och rymlig arbetsyta.

Full dörrfrihet

En av de stora fördelarna med en dubbelsaxlyft är frånvaron av sidopelare.

Med DSH-3500 får du full dörrfrihet, vilket innebär att bilens dörrar kan öppnas utan att slå i lyftpelare.

Det är särskilt värdefullt vid:

• Karosserireparationer
• Lackering
• Invändiga arbeten
• Diagnos och elektronikarbete
• Montering och demontering av dörrar och interiör

Ingen fast förbindelse mellan saxsektionerna

De två saxsektionerna har ingen stel mekanisk förbindelse mellan varandra.

Det ger en mer öppen arbetsyta mellan plattformarna och bättre åtkomst till bilens undersida.

Konstruktionen bidrar även till att hålla installationen kompakt och fri från stora tvärbalkar som annars kan begränsa arbetsutrymmet.

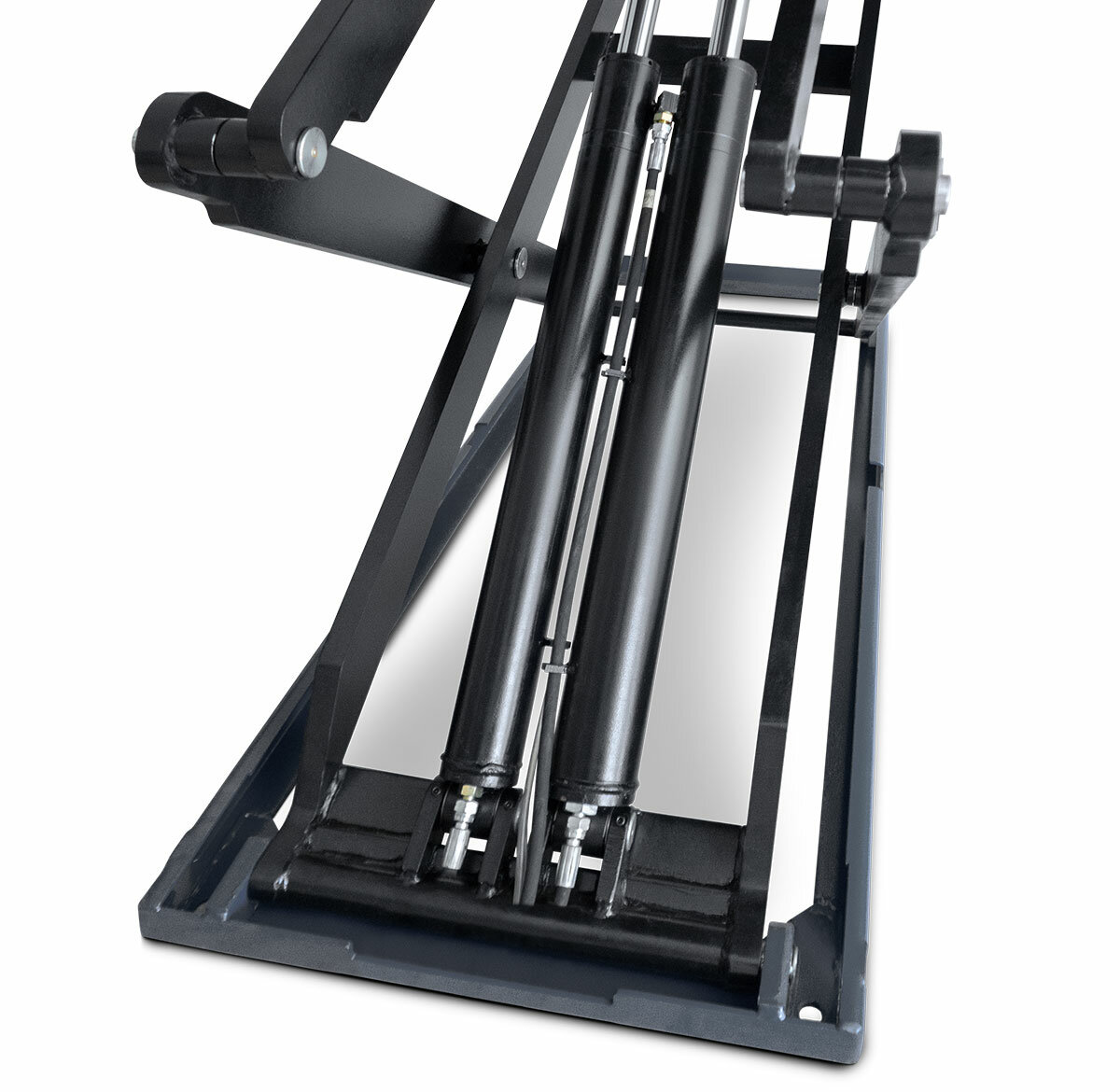

Redundant hydraulcylindersystem

DSH-3500 är utrustad med ett redundant cylindersystem, vilket ger extra säkerhet i hydrauliken.

Hydraulsystemet har dessutom säkerhets- och överlastventiler som bidrar till en kontrollerad och säker drift.

Weber uppger att lyftens konstruktion har belastningstestats:

• Dynamiskt med 115 % av tillåten maxbelastning
• Statiskt med 150 % av tillåten maxbelastning

Det understryker modellens robusta konstruktion för professionell verkstadsanvändning.

CE-stopp med ljudsignal

I det nedre arbetsområdet är lyften utrustad med CE-stopp och akustisk varningssignal.

Funktionen uppmärksammar operatören när lyften närmar sig sitt nedersta läge och bidrar till säkrare sänkning i områden där klämrisk kan förekomma.

Flexibelt placerbar manöverenhet

Manöverenheten kan placeras på lämplig plats i förhållande till lyften och arbetsplatsen.

Det ger större flexibilitet vid installation och gör det möjligt att anpassa manöverpositionen efter verkstadens utformning.

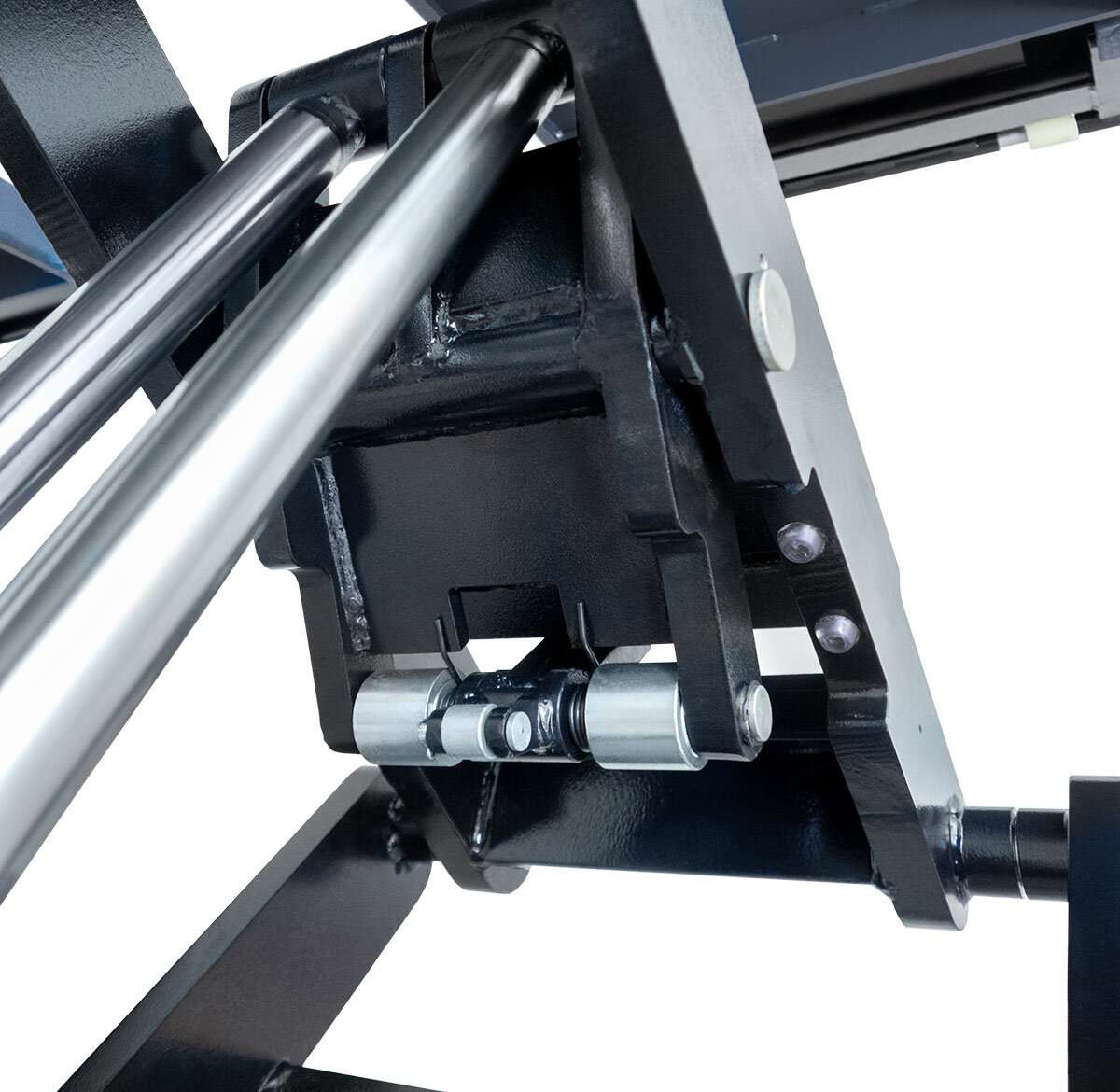

Slitagesnåla saxleder

Saxmekanismen är konstruerad med slitagesnål lagring av saxlederna, vilket bidrar till hög driftsäkerhet och minskat underhållsbehov vid regelbunden användning.

Kraftfull 400 V hydrauldrift

DSH-3500 drivs av ett 2,2 kW elektrohydrauliskt aggregat och ansluts till 400 V trefas / 50 Hz.

Lyfttiden är cirka 60 sekunder från nedersta till högsta position.

Fördelar

• 3 500 kg lyftkapacitet
• Fullhöjds dubbelsaxlyft
• 1 900 mm maximal lyfthöjd
• Endast 110 mm påkörningshöjd
• Justerbar upptagningslängd 1 485–2 095 mm
• Extra breda 660 mm körbanor
• Passar personbilar, SUV och många lätta transportfordon
• Full dörrfrihet
• Kompakt och platsbesparande konstruktion
• Ingen fast förbindelse mellan saxsektionerna
• Redundant hydraulcylindersystem
• Säkerhets- och överlastventiler
• CE-stopp med ljudsignal
• Flexibelt placerbar manöverenhet
• Slitagesnåla saxleder
• Dynamiskt och statiskt belastningstestad konstruktion
• 2,2 kW hydraulaggregat
• 400 V trefasanslutning

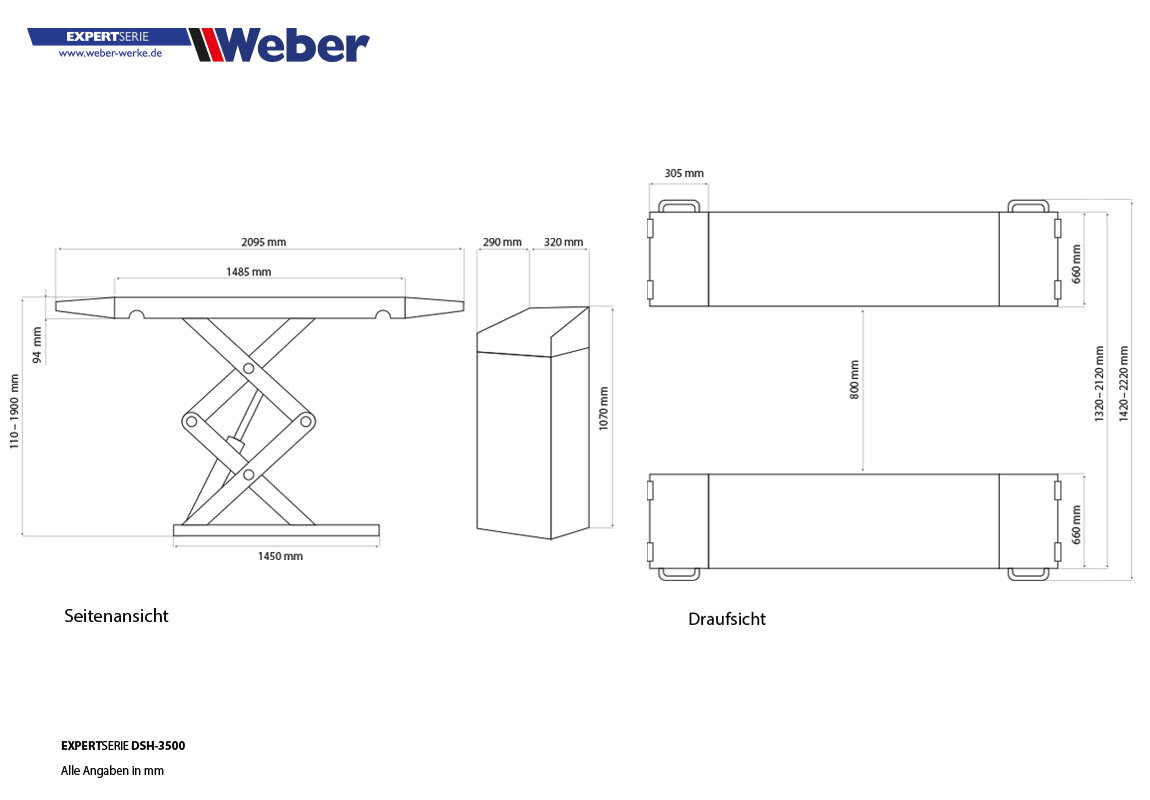

Tekniska specifikationer

Modell: Weber Expert Serie DSH-3500

Artikelnummer: 120123

Typ: Elektrohydraulisk dubbelsaxlyft

Lyftkapacitet: 3 500 kg

Max. lyfthöjd: 1 900 mm

Påkörningshöjd: 110 mm

Upptagningslängd: 1 485–2 095 mm

Körbanebredd: 660 mm

Avstånd mellan körbanor: 800 mm

Max. totalbredd: 2 220 mm

Motoreffekt: 2,2 kW

Elanslutning: 400 V / 3-fas / 50 Hz

Lyfttid: ca 60 sekunder

Vikt: 875 kg

Färg körbanor/ram: Antracit RAL 7016

Färg sax/ramper: Svart RAL 9017

Leveransomfattning

• Weber Expert Serie DSH-3500 dubbelsaxlyft
• Hydraulaggregat/manöverenhet
• 1 sats universella gummikuddar
• Tysk monterings- och bruksanvisning
• Kontroll-/inspektionsbok

Kraftfull och platsbesparande fullhöjdslyft för verkstaden

Weber DSH-3500 är ett starkt alternativ för den professionella verkstaden som vill kombinera 3,5 tons lyftkapacitet med full arbetshöjd och fri åtkomst runt bilen.

Med 1 900 mm lyfthöjd, endast 110 mm påkörningshöjd och justerbara 1 485–2 095 mm långa lyftplattformar klarar modellen ett brett spektrum av personbilar och lätta fordon.

Den pelarfria konstruktionen, breda körbanorna, det redundanta hydraulsystemet och säkerhetsfunktionerna gör DSH-3500 till en mångsidig professionell billyft för service, däckarbete, reparation och karosseriarbete.
