Professionellt mobilt saxlyftbord med 1500 kg kapacitet

Weber Expert Serie SH-1500 är ett kraftigt, mobilt elektrohydrauliskt lyftbord med hela 1 500 kg lyftkapacitet. Det är utvecklat för säker demontering, montering och hantering av tunga fordonskomponenter som motorer, växellådor, högvoltsbatterier och kompletta chassikomponenter.

Med en maximal lyfthöjd på 1 900 mm, integrerat 230 V-hydraulaggregat och finjusterbar arbetsplattform fungerar SH-1500 både som lyfthjälpmedel och som mobil arbetsbänk i den professionella verkstaden.

1500 kg lyftkapacitet

SH-1500 har en maximal belastningskapacitet på:

1 500 kg

Det gör lyftbordet särskilt lämpat för hantering av tunga fordonskomponenter där ett vanligt verkstadsbord eller mindre lyftbord inte räcker till.

Passar exempelvis för:

• HV- och EV-batterier
• Motorer
• Växellådor
• Drivlinor
• Kompletta chassikomponenter
• Tyngre fordonsdelar
• Monterings- och servicearbete

Perfekt för elbilsbatterier och tunga drivlinor

Weber lyfter särskilt fram SH-1500 för in- och urmontering av HV-batterier, motorer och växellådor. Den plana, justerbara arbetsplattformen gör det möjligt att positionera stora och tunga komponenter direkt under fordonet.

Det gör modellen särskilt intressant för moderna bilverkstäder som arbetar med:

• Elbilar
• Hybridfordon
• Batteripaket
• Drivlinor
• Växellådor
• Motorpaket

Elektrohydraulisk drift med 230 V

Lyftbordet är utrustat med ett integrerat elektrohydrauliskt aggregat och drivs med:

230 V / 1-fas / 50 Hz

Motoreffekten är 0,75 kW.

Det innebär att lyften kan anslutas till vanlig 230 V-försörjning och inte kräver 400 V trefas.

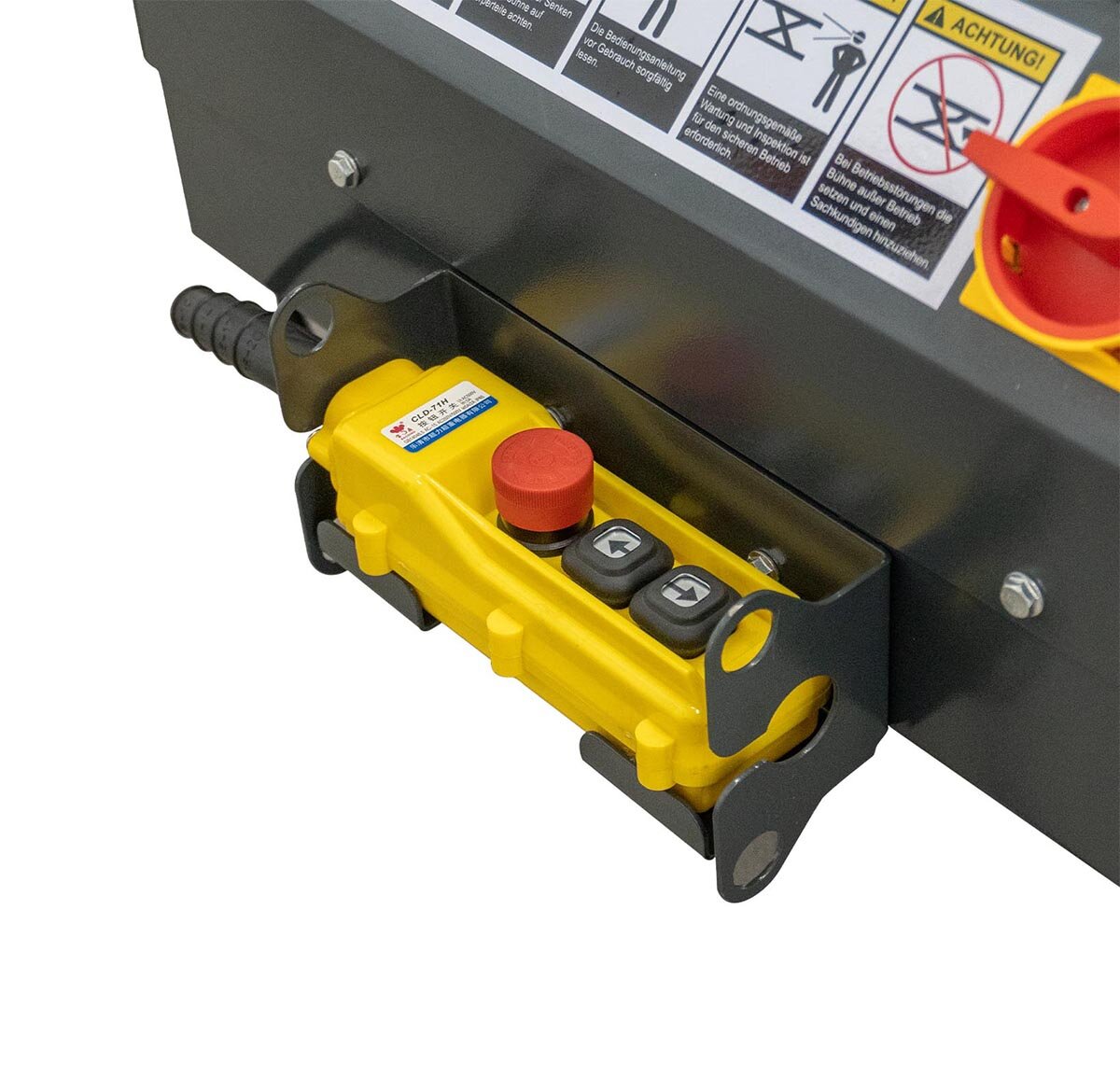

Manövrering med kabelansluten fjärrkontroll

Höjning och sänkning sker med en kabelansluten fjärrkontroll, vilket gör det möjligt att styra lyften samtidigt som operatören har god överblick över komponenten och fordonet.

Hydraulaggregatet kan styras precist för att underlätta fin positionering vid montering och demontering.

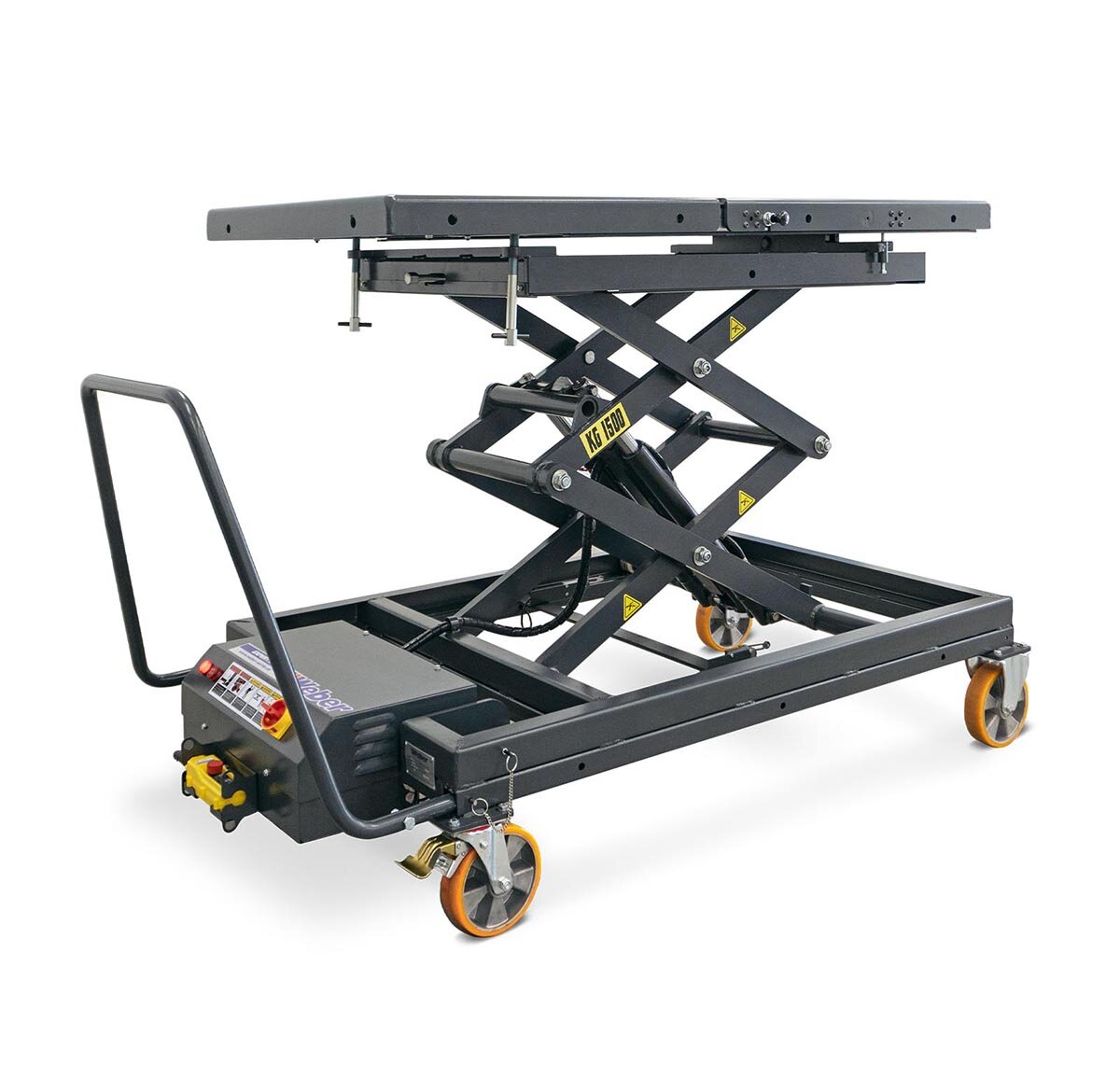

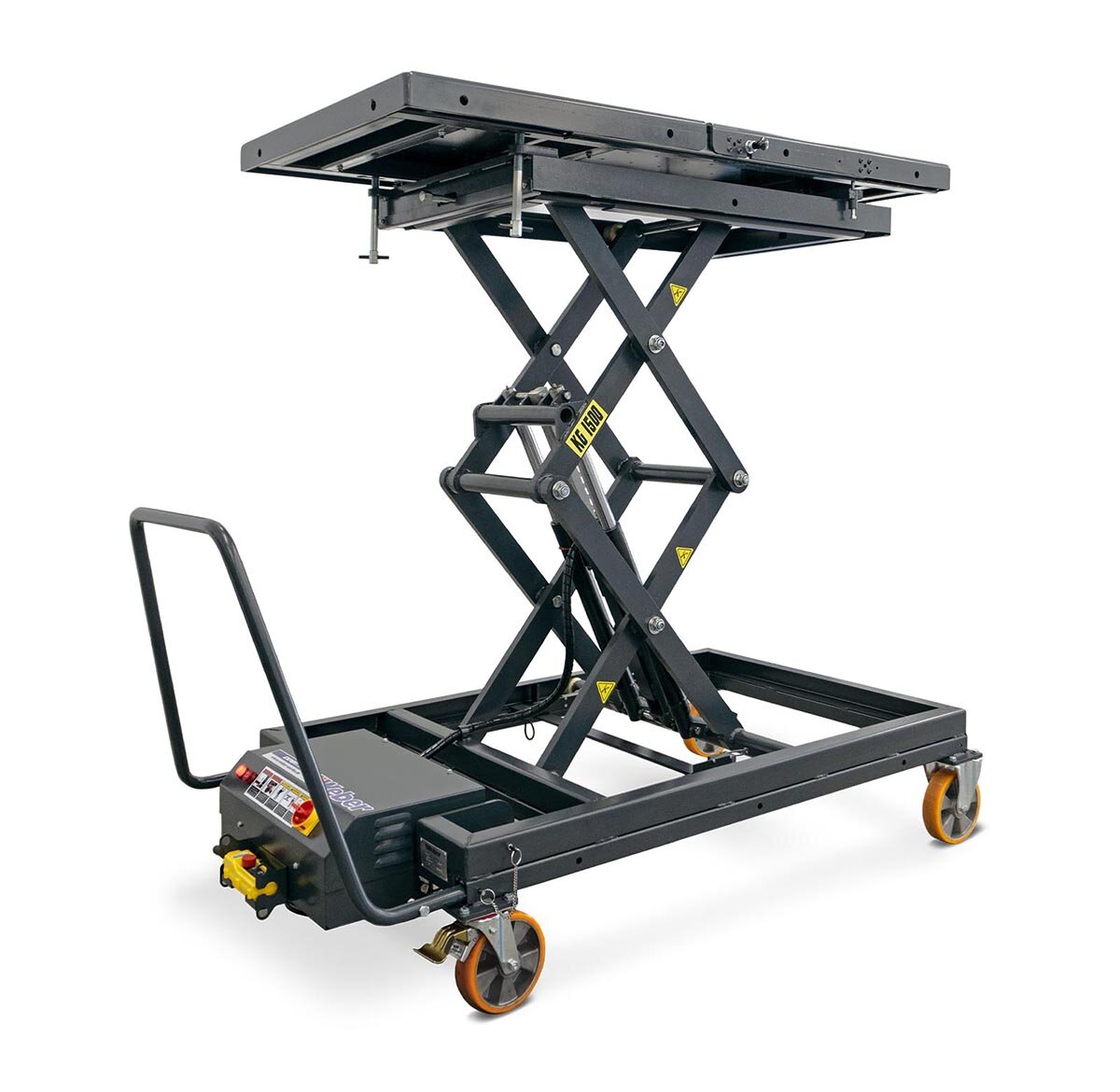

Lyfthöjd 670–1900 mm

SH-1500 har ett stort arbetsområde:

Lägsta höjd: 670 mm

Maximal lyfthöjd: 1 900 mm

Den stora höjdskillnaden gör att bordet kan användas både för arbete under fordon och som ergonomisk arbetsplattform när komponenten väl är demonterad.

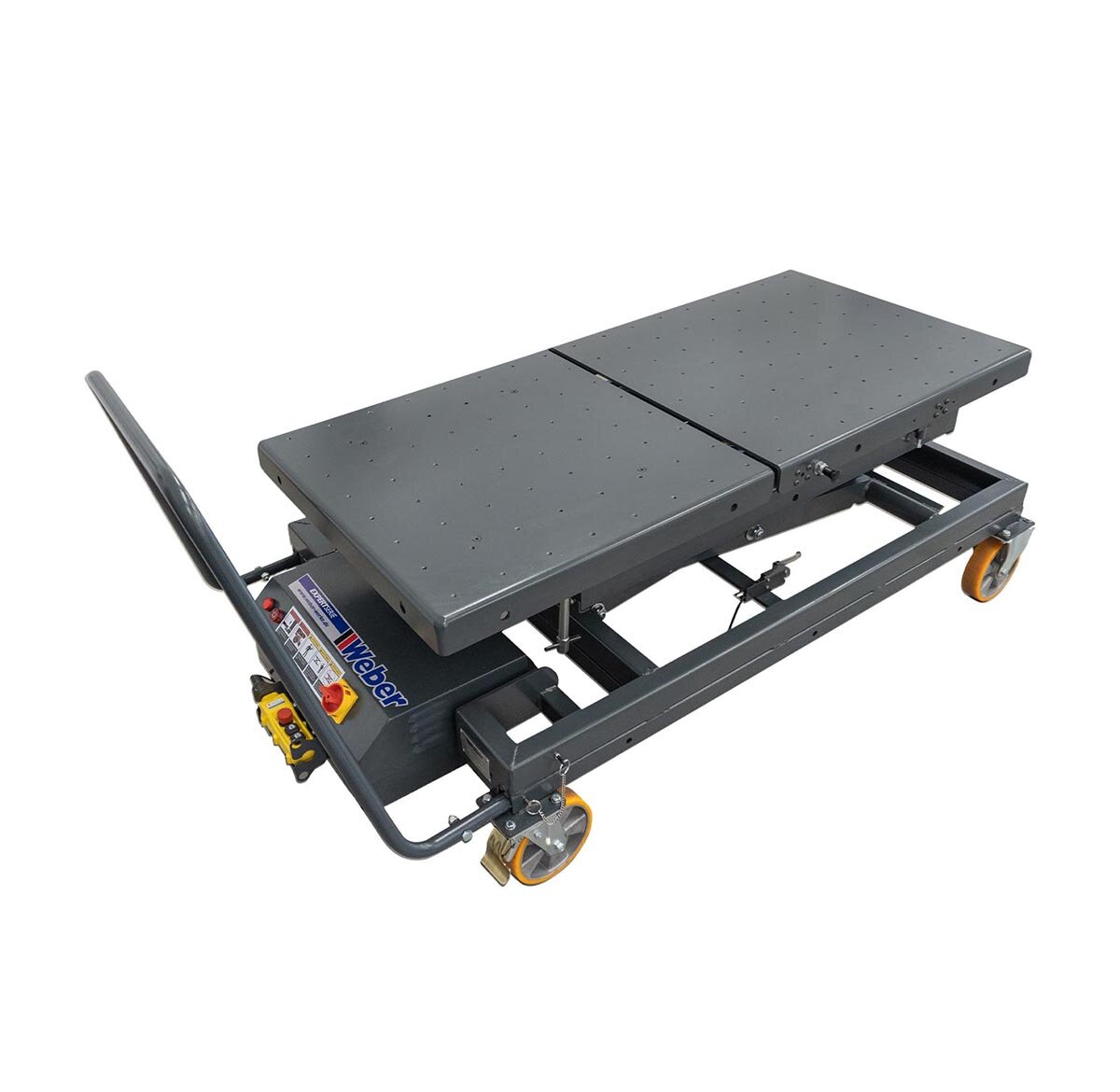

Justerbar plattform i längd och sidled

Arbetsplattformen kan finjusteras både i längd- och tvärriktning, vilket underlättar exakt positionering under fordonet.

Det är särskilt värdefullt vid montering av stora komponenter där hålbild, infästningar och position måste stämma exakt.

Plattformen kan lutas ±3°

Upptagningsbordet kan även lutas med cirka:

±3°

Det ger ytterligare möjlighet att anpassa komponentens position vid montering och demontering.

Den funktionen är särskilt användbar för batteripaket, drivlinor och andra större delar där fordonets infästningspunkter inte alltid ligger helt parallellt med golvet.

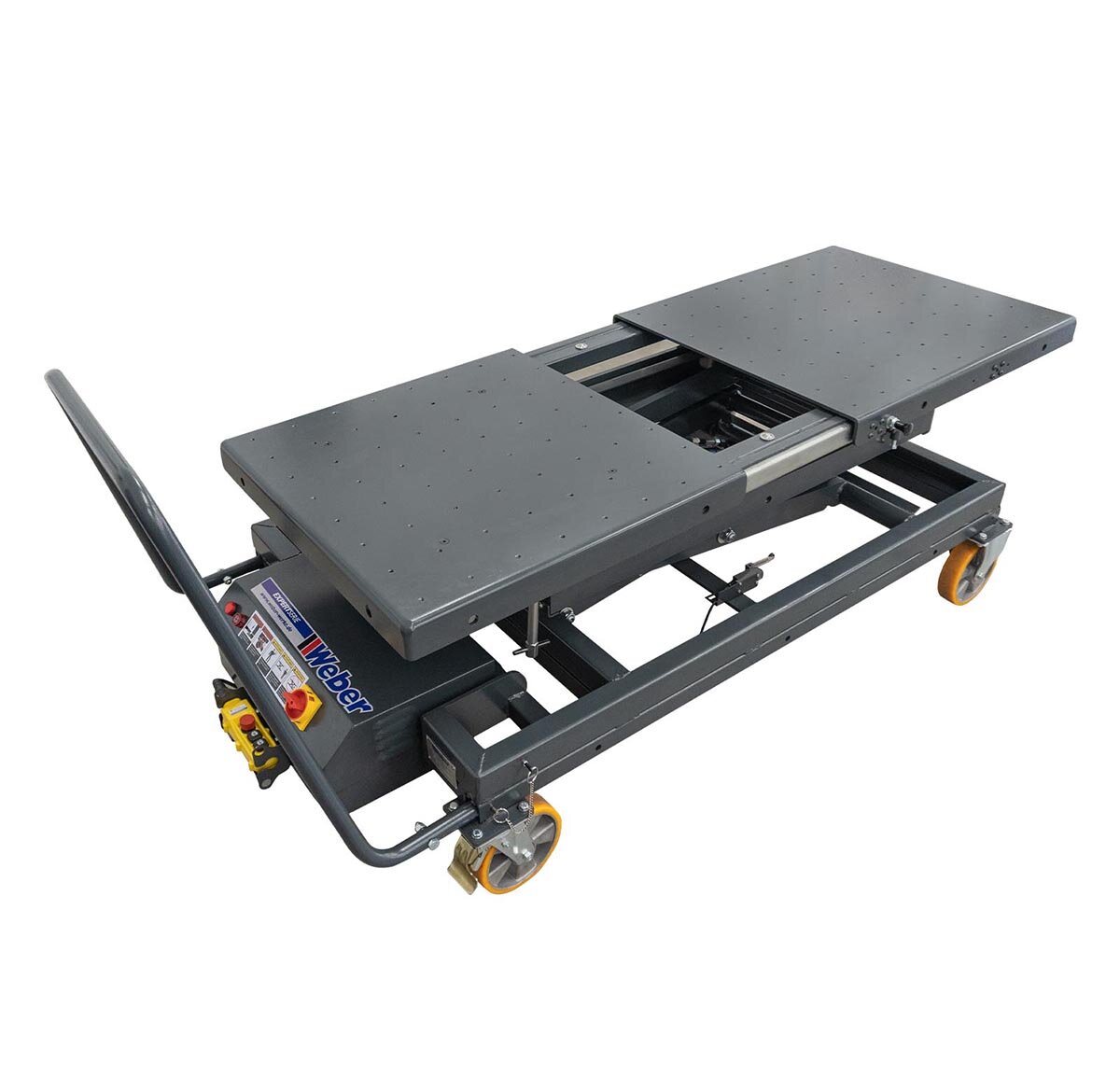

Delad och utdragbar arbetsplattform

SH-1500 har en delad arbetsplattform, där den mindre delen kan dras ut med upp till 330 mm.

Det ökar flexibiliteten och gör att plattformen kan anpassas efter olika komponenters längd.

Plattformens mått

Bredd: 800 mm

Längd: 1 740–2 070 mm

Den utdragbara konstruktionen gör att samma lyftbord kan användas för både kortare och längre komponenter.

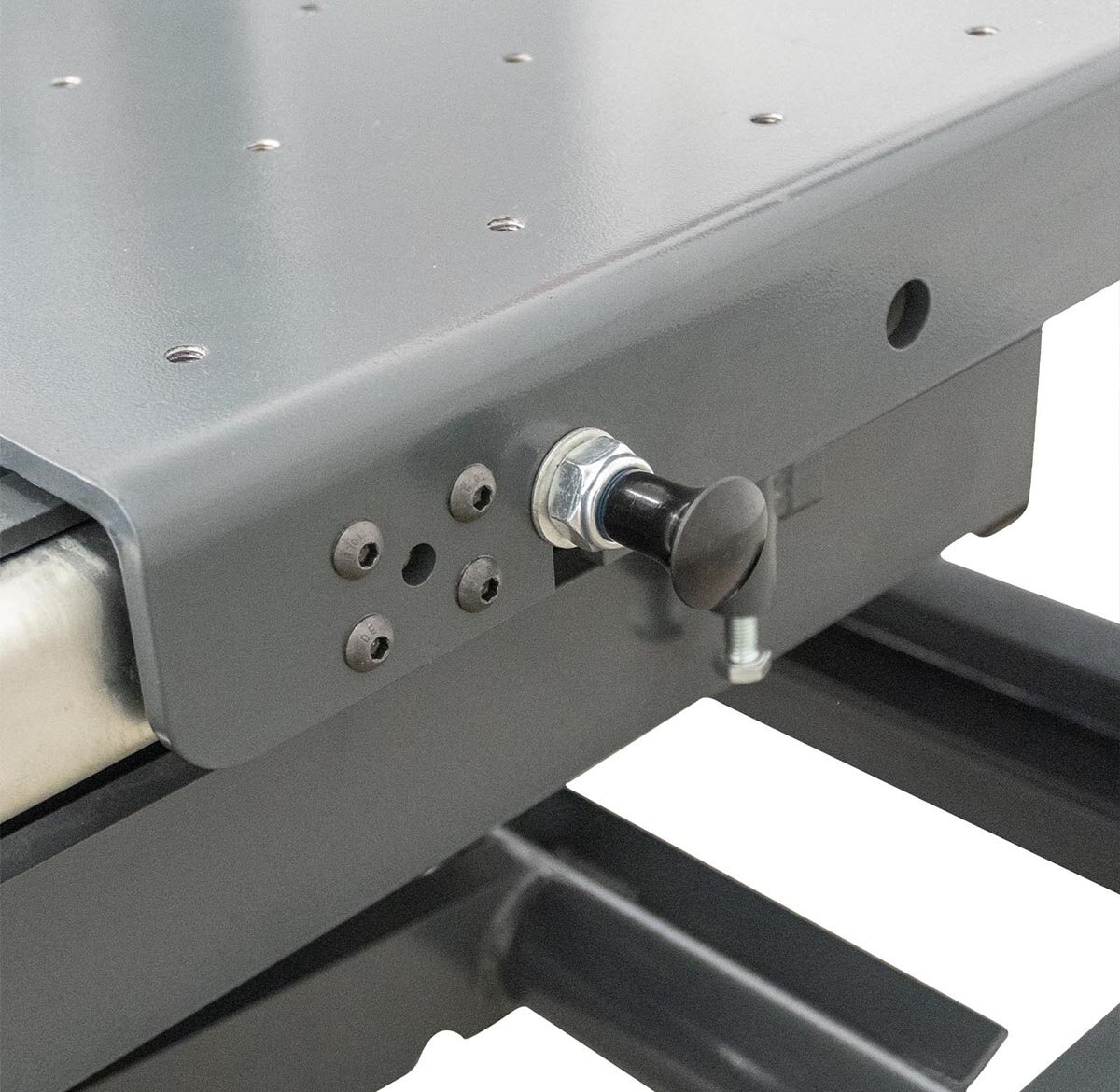

136 M10-gängade monteringshål

Arbetsplattformen är utrustad med hela 136 gängade M10-hål.

Hålbilden är:

100 × 100 mm.

Det gör det enkelt att montera:

• Specialhållare
• Adapterplattor
• Stöd
• Fixturer
• Verktyg
• Anpassade monteringslösningar

Det är en stor fördel när SH-1500 används för flera olika bilmodeller och komponenttyper.

Mobil även under belastning

Lyftbordet är utrustat med stora, svängbara hjul och kan enligt Weber manövreras även under belastning.

Det gör det möjligt att flytta en demonterad komponent från fordonet till en annan arbetsplats utan att först behöva lasta om den.

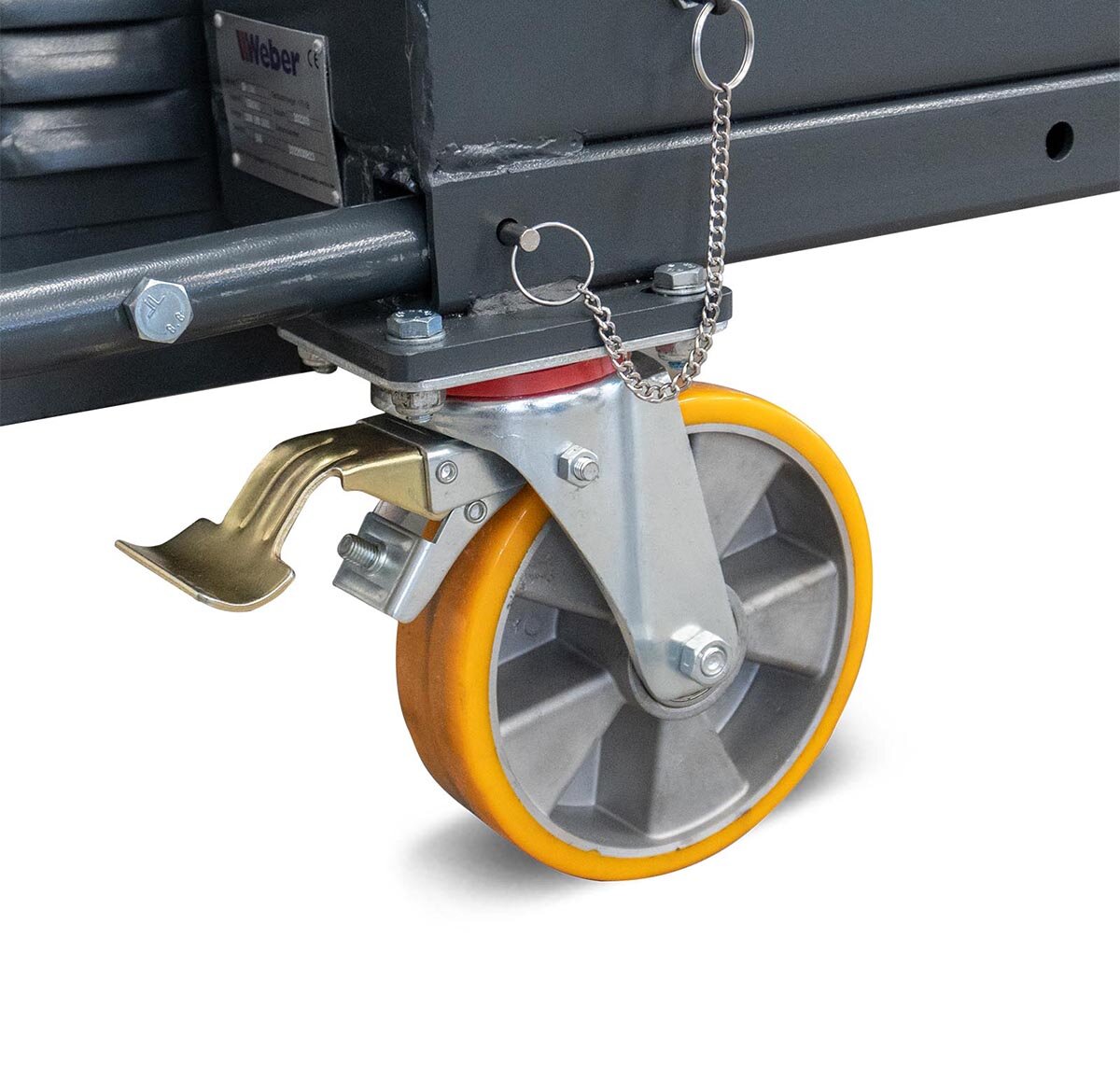

Främre hjul med parkeringsbroms

De främre hjulen är utrustade med parkeringsbroms, vilket gör att bordet kan fixeras stabilt i rätt position under arbetet.

Det är särskilt viktigt vid exakt montering eller demontering av tunga komponenter.

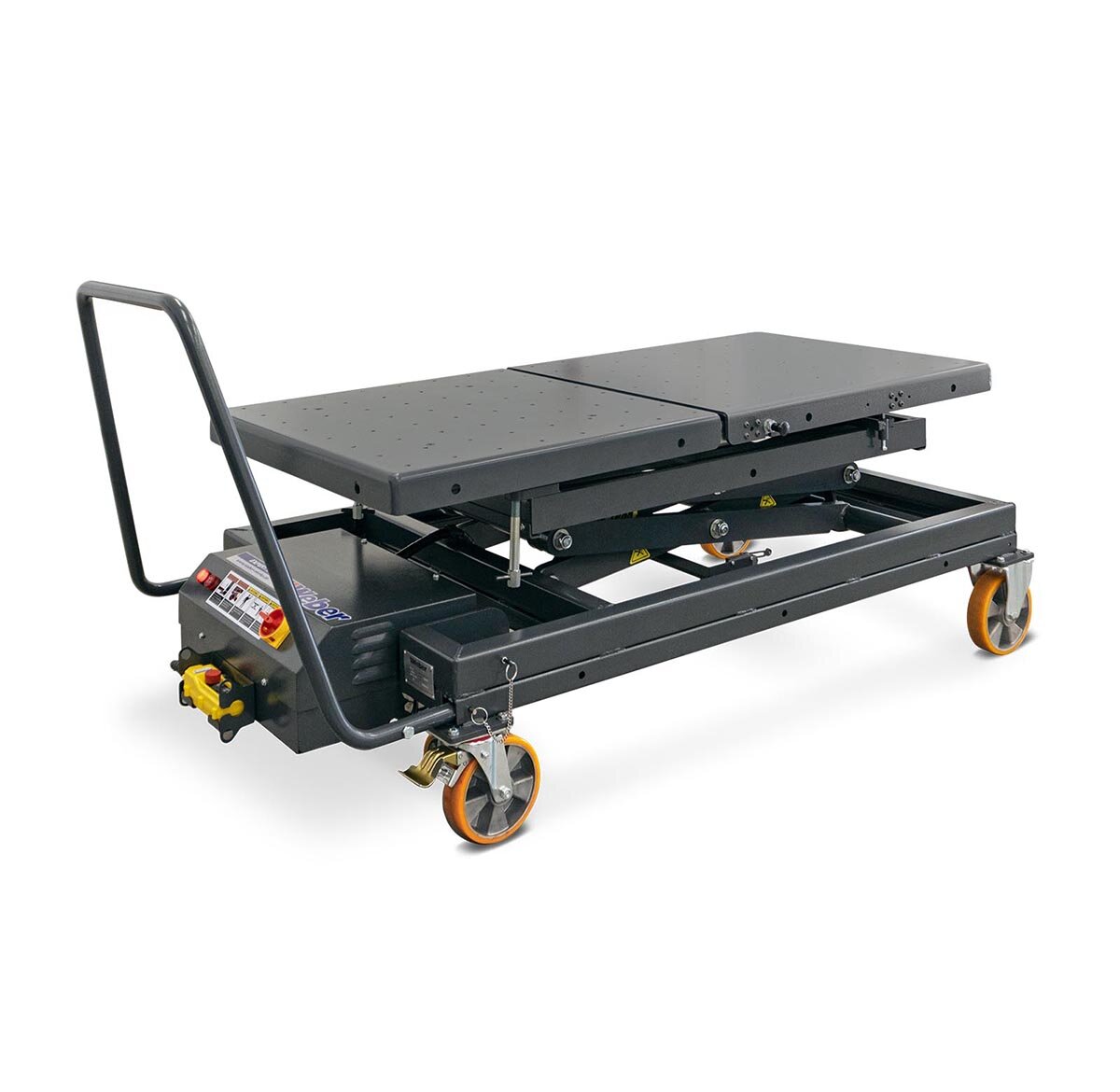

Smal och låg konstruktion

Weber har utformat SH-1500 med en relativt smal och plan konstruktion, så att bordet lättare kan positioneras under fordonet.

Det ger bättre åtkomst under billyften och förenklar arbetet med exempelvis batteripaket och drivlinekomponenter.

Kan användas som arbetsbänk

Förutom som lyft- och transportbord kan SH-1500 även användas som mobil arbetsbänk.

Efter att en komponent demonterats kan den ligga kvar på plattformen medan service eller reparation utförs.

Det minskar behovet av omlastning och kan ge ett effektivare arbetsflöde.

Fördelar

• 1 500 kg lyftkapacitet
• Elektrohydraulisk drift
• 230 V elanslutning
• 0,75 kW motor
• Lyfthöjd 670–1 900 mm
• Plattform 800 mm bred
• Utdragbar längd 1 740–2 070 mm
• Utdragbar sektion +330 mm
• Justerbar i längdled
• Justerbar i sidled
• Lutning ±3°
• 136 gängade M10-hål
• Hålbild 100 × 100 mm
• Kabelansluten fjärrkontroll
• Svängbara hjul
• Parkeringsbroms fram
• Kan flyttas under belastning
• Kan användas som arbetsbänk
• Utmärkt för EV- och HV-batterier
• Passar motorer, växellådor och drivlinor
• Professionell Weber Expert-serie

Tekniska specifikationer

Varumärke: Weber

Serie: Expert Serie

Modell: SH-1500

Artikelnummer: 120056

Produkttyp: Mobilt elektrohydrauliskt saxlyftbord

Max lyftkapacitet: 1 500 kg

Lyfthöjd: 670–1 900 mm

Plattformsbredd: 800 mm

Plattformslängd: 1 740–2 070 mm

Utdragbar sektion: 330 mm

Lutning: ±3°

Gängade hål: 136 st M10

Hålbild: 100 × 100 mm

Motoreffekt: 0,75 kW

Elanslutning: 230 V / 1-fas / 50 Hz

Lyfttid: ca 55 sekunder

Ljudnivå: ≤75 dB

Färg: Grå RAL 7016

Egenvikt: ca 550 kg

Lyftprestanda

Kapacitet: 1 500 kg

Minsta höjd: 670 mm

Maximal höjd: 1 900 mm

Lyfttid: ca 55 sekunder

Det stora lyftområdet gör SH-1500 användbart både under bilen och som fristående arbetsplattform.

Plattform

Bredd: 800 mm

Längd: 1 740–2 070 mm

Förlängning: 330 mm

Lutning: ±3°

M10-hål: 136 st

Hålbild: 100 × 100 mm

Den flexibla plattformen är en av SH-1500 viktigaste egenskaper och gör det möjligt att anpassa bordet efter olika komponenter och fordon.

Säkerhet och standarder

Den publicerade bruksanvisningen för SH-1500 anger bland annat överensstämmelse med EU maskindirektiv 2006/42/EG samt relevanta säkerhetsstandarder för maskinell och elektrisk utrustning.

Transportmått

Weber anger följande ungefärliga transportdata:

Transportvikt: ca 550 kg

Längd: ca 200 cm

Bredd: ca 110 cm

Höjd: ca 85 cm

Leveransomfattning

• 1 st Weber Expert SH-1500 mobilt saxlyftbord
• Integrerat elektrohydrauliskt aggregat
• Kabelansluten fjärrkontroll
• Tysk monterings- och bruksanvisning
• Kontrollbok / Prüfbuch

Professionell lösning för EV-batterier och tunga fordonskomponenter

Weber Expert SH-1500 är betydligt mer än ett vanligt hydrauliskt lyftbord. Med 1 500 kg kapacitet, 1 900 mm maximal lyfthöjd och en finjusterbar plattform är modellen utvecklad för moderna verkstäder som behöver kunna hantera stora och tunga fordonskomponenter på ett kontrollerat sätt.

Den utdragbara plattformen, de 136 monteringshålen och möjligheten att justera bordet i flera riktningar gör modellen särskilt användbar för HV-batterier, drivlinor, motorer och växellådor.

För bilverkstäder som arbetar med både traditionella fordon och elbilar ger SH-1500 en flexibel kombination av lyftbord, transportvagn och mobil arbetsbänk i samma maskin.
