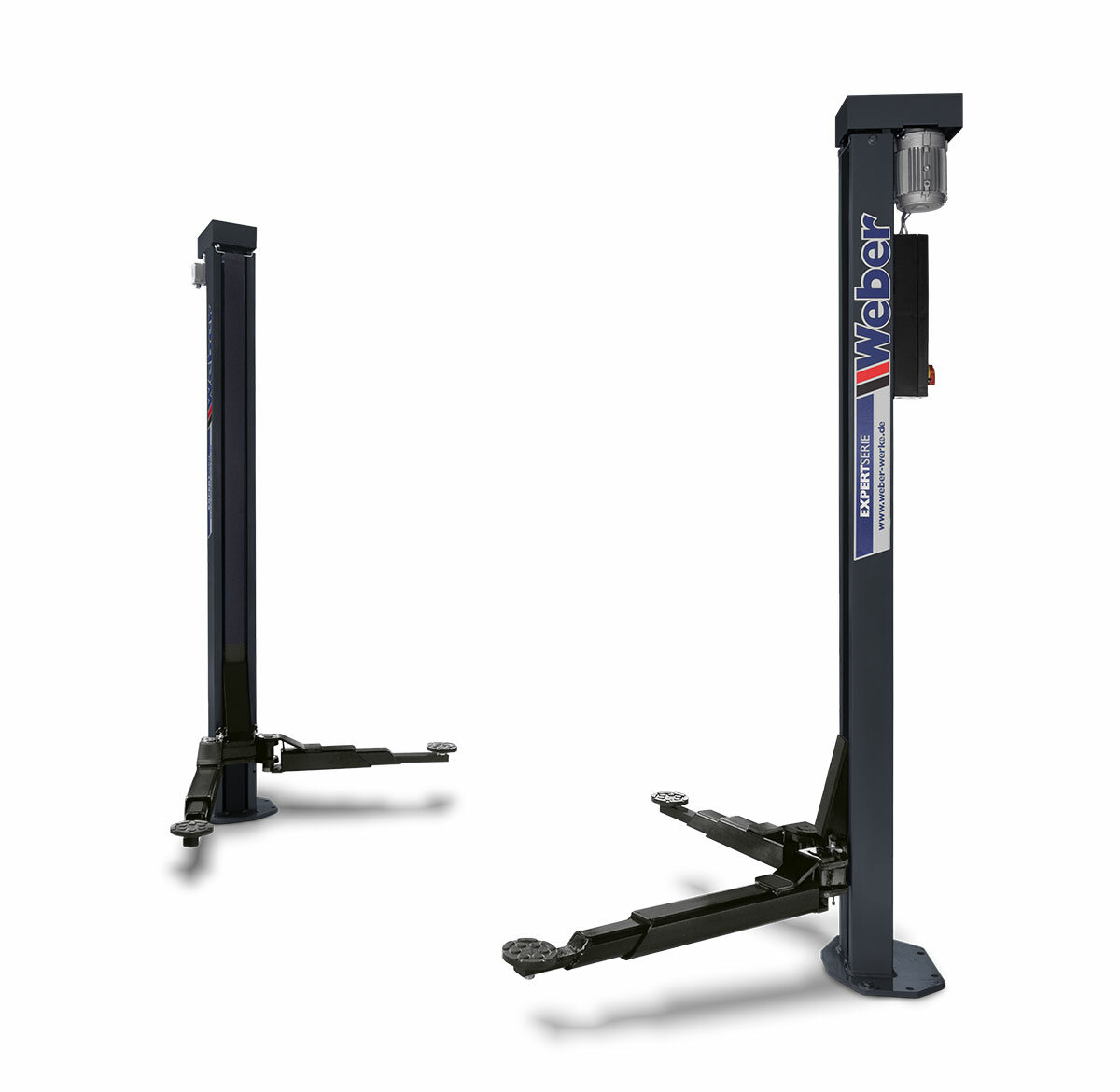

Elektromekanisk tvåpelarlyft för personbil och mindre transportfordon

Weber Expert Serie C-2.30 är en elektromekanisk tvåpelarlyft med spindeldrift, utvecklad för verkstäder som prioriterar robust konstruktion, låg pelarhöjd och stor flexibilitet.

Lyften har en kapacitet på 3 000 kg och använder två elektroniskt synkroniserade elmotorer. Tack vare den elektroniska synkroniseringen behövs ingen fast mekanisk förbindelse mellan pelarna, vilket ger större frihet vid installation och placering.

C-2.30 är Webers instegsmodell bland de elektromekaniska spindellyftarna i Expert-serien och är särskilt intressant för verkstäder som vill ha en mekaniskt robust lyft med låg bygghöjd.

3 000 kg lyftkapacitet

Med en maximal kapacitet på 3 ton är C-2.30 främst avsedd för:

• Personbilar
• Kombibilar
• SUV inom lyftens kapacitet
• Mindre minibussar och lätta transportfordon beroende på modell och lyftpunkter

Weber klassar lyften som lämplig för personbil och mindre minibuss, medan längre minibussar endast är lämpliga beroende på fordonets konstruktion.

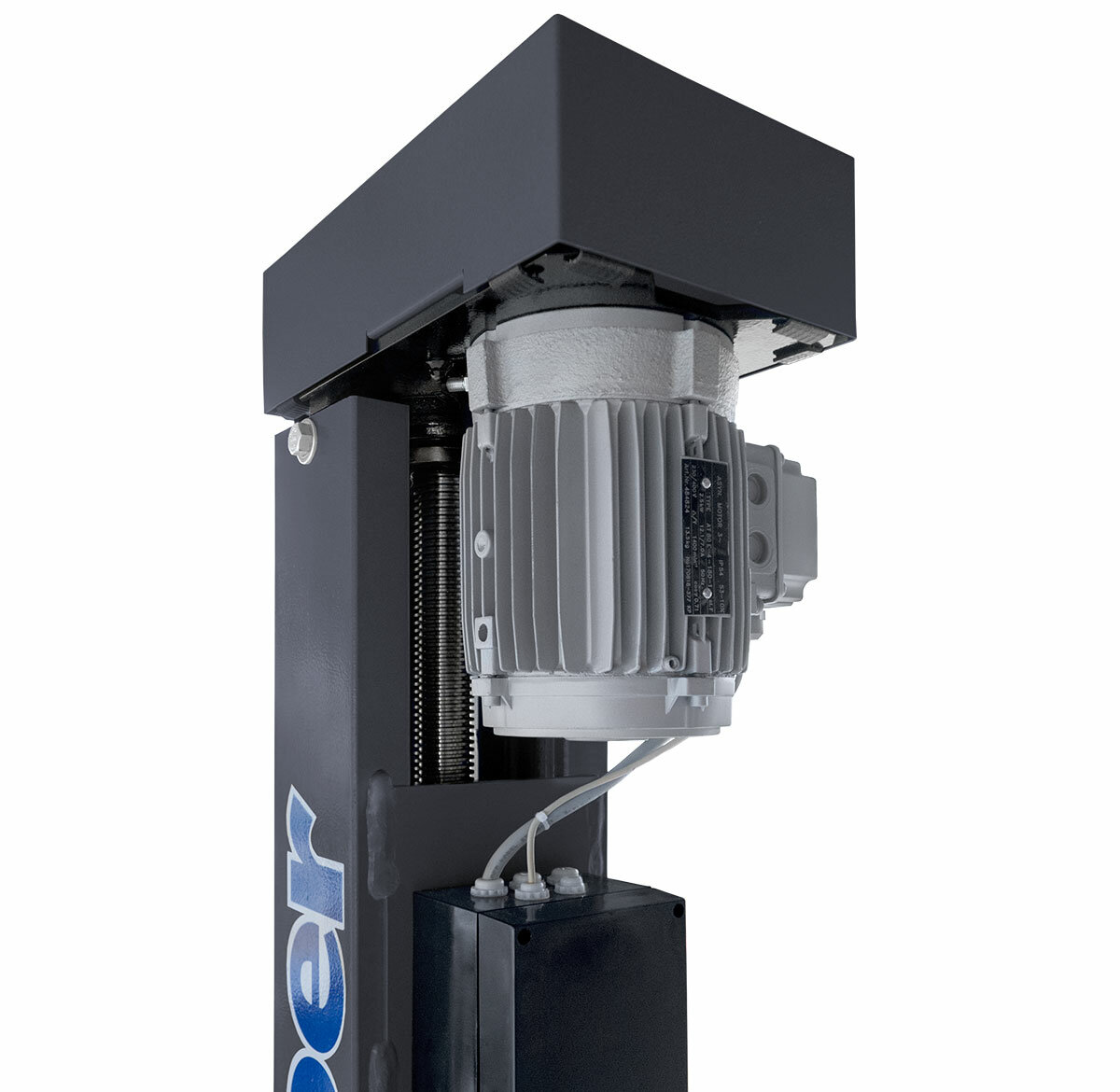

Elektroniskt synkroniserade spindelmotorer

C-2.30 använder två separata elektromotorer som synkroniseras elektroniskt.

Det innebär att pelarna kan placeras utan en fast mekanisk drivaxel mellan dem. Resultatet är en renare installation och möjlighet att anpassa pelaravståndet inom lyftens installationsförutsättningar.

Motorerna har en effekt på:

2 × 2,5 kW

och drivs med 400 V trefas.

Endast 2 550 mm pelarhöjd

En av C-2.30 stora fördelar är den mycket låga pelarhöjden på endast 2 550 mm.

Weber anger en nödvändig rumshöjd på cirka 2 800 mm, vilket gör lyften särskilt intressant i verkstadslokaler med begränsad takhöjd.

Det är betydligt lägre än många moderna tvåpelarlyftar med överliggande balk.

Pelarna är vridna 30°

Lyftpelarna är placerade med cirka 30 graders vridning.

Syftet är att skapa bättre utrymme för fordonsdörrarna och göra det enklare att öppna dem när bilen står placerad på lyften.

Tillsammans med de asymmetriska lyftarmarna ger detta ett öppnare arbetsområde runt bilen.

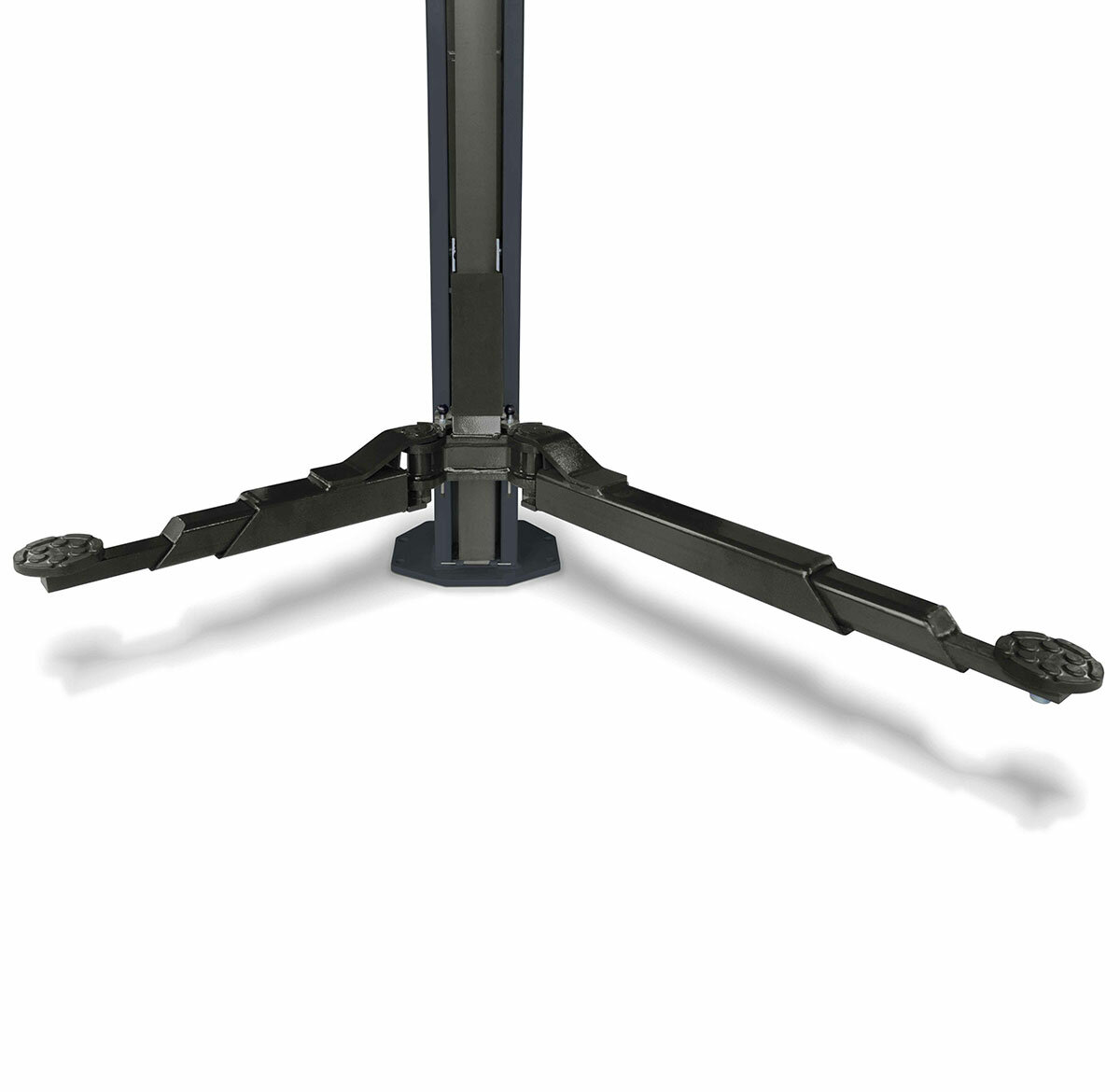

Asymmetriska teleskoparmar

C-2.30 är utrustad med fyra teleskopiska lyftarmar i asymmetrisk konfiguration.

Korta lyftarmar:

470–890 mm

Långa lyftarmar:

800–1 350 mm

Det stora justeringsområdet gör det möjligt att anpassa lyftpunkterna efter olika personbilar och mindre transportfordon.

Automatisk armlåsning

Lyftarmarna har automatisk låsning när lyften börjar höjas.

Vid behov kan låsningen även frigöras manuellt.

Det hjälper till att hålla armarnas position stabil när fordonet lyfts.

Endast 90 mm armhöjd

Minsta underkörningshöjd är endast 90 mm.

Den låga konstruktionen gör det enklare att nå lyftpunkterna även på många låga personbilar och sportigare modeller.

Lyfthöjd upp till 2 005 mm

C-2.30 har en maximal lyfthöjd på hela 2 005 mm.

Det ger en bekväm arbetshöjd vid exempelvis:

• Service och oljebyte
• Bromsarbeten
• Hjulupphängning
• Avgassystem
• Underredsarbete
• Motor- och växellådsarbete
• Däckservice

Finjustering av lyfthöjden

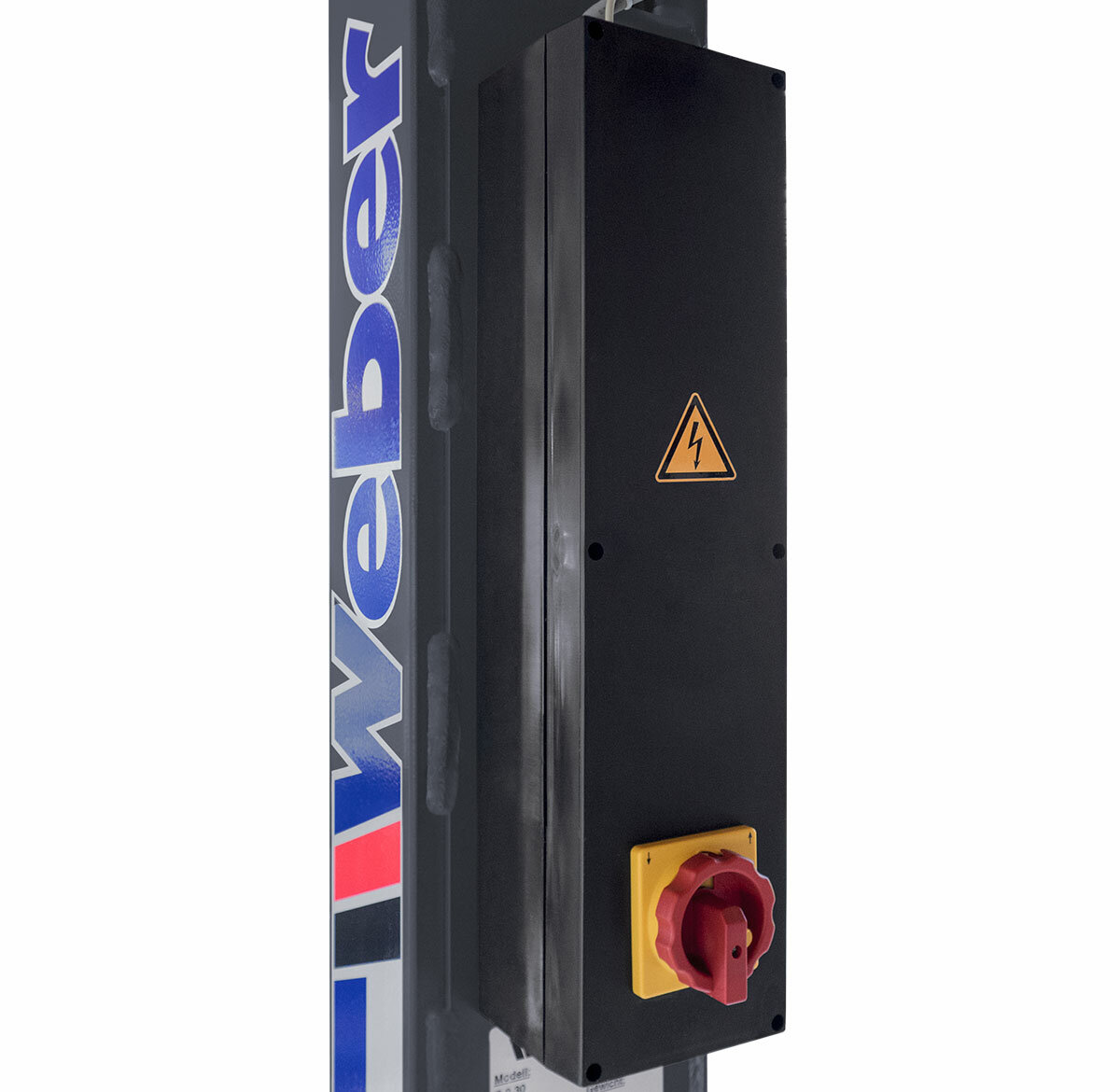

Lyftning och sänkning sker via motorstyrningen och kan finjusteras med manöverknapparna.

Det gör det enkelt att placera fordonet exakt på den arbetshöjd som behövs för det aktuella jobbet.

Kraftiga varmvalsade pelarprofiler

C-2.30 använder varmvalsade pelarprofiler som enligt Weber är mycket vridstyva trots den smala konstruktionen.

Det ger lyften ett smalt och kompakt utseende utan att kompromissa med stabiliteten.

Mekanisk slitagemätare för bärmutter

Lyften är utrustad med en mekanisk slitagemätare för bärmuttern.

Om bärmuttern har nått sin slitgräns förhindrar systemet att lyften höjs när den står helt nedsänkt.

Det är en viktig säkerhetsfunktion på en elektromekanisk spindellyft.

Säkerhetssignal vid sänkning

Vid sänkning i det nedre fotområdet aktiveras en akustisk säkerhetssignal.

Det uppmärksammar personer i närheten på att lyften är i rörelse.

Dörrskydd på pelarna

Pelarna har gummiskydd som hjälper till att skydda fordonsdörrarna om de öppnas mot lyften.

Det är en praktisk detalj vid daglig användning i verkstaden.

Stora justerbara lyfttallrikar

Lyftarmarna är utrustade med stora lyfttallrikar med gummibeläggning.

Tallrikarna kan höjdjusteras genom att vridas och anpassas därmed efter olika lyftpunkter och karosskonstruktioner.

Fördelar med Weber C-2.30

• Elektromekanisk tvåpelarlyft med spindeldrift
• 3 000 kg lyftkapacitet
• Weber Expert-serien
• Två elektroniskt synkroniserade motorer
• Ingen fast mekanisk förbindelse mellan pelarna
• Endast 2 550 mm pelarhöjd
• 2 800 mm rekommenderad rumshöjd
• Asymmetriska teleskoparmar
• Korta armar från 470 mm
• Långa armar upp till 1 350 mm
• Endast 90 mm underkörningshöjd
• Max lyfthöjd 2 005 mm
• Automatisk armlåsning
• Manuell möjlighet att frigöra armspärrarna
• Varmvalsade, vridstyva pelarprofiler
• Pelarna vridna 30° för bättre dörröppning
• Dörrskydd i gummi
• Mekanisk slitagemätare för bärmutter
• Säkerhetssignal vid sänkning
• Delvis förmonterad från fabrik
• 400 V trefas

Tekniska specifikationer

Modell: Weber C-2.30

Serie: Weber Expert

Artikelnummer: 110245

Typ: Elektromekanisk tvåpelarlyft / spindellyft

Lyftkapacitet: 3 000 kg

Minsta armhöjd: 90 mm

Max lyfthöjd: 2 005 mm

Pelarhöjd: 2 550 mm

Nödvändig rumshöjd: 2 800 mm

Avstånd mellan pelarna: 2 650 mm

Genomkörningsbredd: 2 320 mm

Total uppställningsbredd: 3 315 mm

Korta lyftarmar: 470–890 mm

Långa lyftarmar: 800–1 350 mm

Motoreffekt: 2 × 2,5 kW

Elanslutning: 400 V / 3-fas / 50 Hz

Säkring: 20 A trög

Lyfttid: ca 45 sekunder

Egenvikt: ca 500 kg

Pelarfärg: Antracit RAL 7016

Lyftarmar: Svart RAL 9017

Säkerhet och konstruktion

Elektronisk synkronisering: Ja

Automatisk armlåsning: Ja

Manuell frigöring av armspärr: Ja

Mekanisk slitagemätare för bärmutter: Ja

Akustisk varning vid sänkning: Ja

Dörrskydd: Ja

Lyftvagn med kullager: Ja

Weber uppger att lyftens konstruktion har testats dynamiskt med 115 % av den maximalt tillåtna belastningen och statiskt med 150 % av den maximala belastningen.

Fundament och installation

Weber anger för installation enligt den tyska statiska specifikationen betong motsvarande C20/25, dubbelarmerad, med en minsta fundamentyta på cirka:

4 000 × 2 000 × 200 mm.

Vid installation i Sverige ska alltid aktuell installationsmanual samt byggnadens faktiska betongkonstruktion och lokala installationskrav följas.

Leveransomfattning

Weber C-2.30 levereras enligt tillverkaren med:

• Weber C-2.30 tvåpelarlyft
• 4 teleskopiska lyftarmar
• Justerbara lyfttallrikar
• Smådelssats
• Kabelrör för förbindelse mellan pelarna
• Tysk monterings- och bruksanvisning
• Kontrollbok / Prüfbuch

I standardversionen anges inte ankare och spindelolja som en del av grundpaketet. Weber erbjuder även ett separat paket där kraftiga golvankare och 1 liter spindelolja ingår.

Elektromekanisk tvåpelarlyft för låga verkstadslokaler

Weber Expert C-2.30 är ett särskilt intressant alternativ för verkstäder som vill ha en robust spindellyft men har begränsad takhöjd.

Med endast 2 550 mm höga pelare, 3 tons kapacitet och en maximal lyfthöjd på 2 005 mm får verkstaden full arbetshöjd utan att behöva en hög överliggande konstruktion.

De elektroniskt synkroniserade motorerna, asymmetriska lyftarmarna och den låga 90 mm armhöjden gör dessutom lyften flexibel för ett stort urval av personbilar och mindre transportfordon.

För verkstäder som föredrar elektromekanisk spindeldrift framför hydraulik och samtidigt vill ha en lågbyggd, professionell tvåpelarlyft är Weber C-2.30 ett mycket starkt alternativ.
