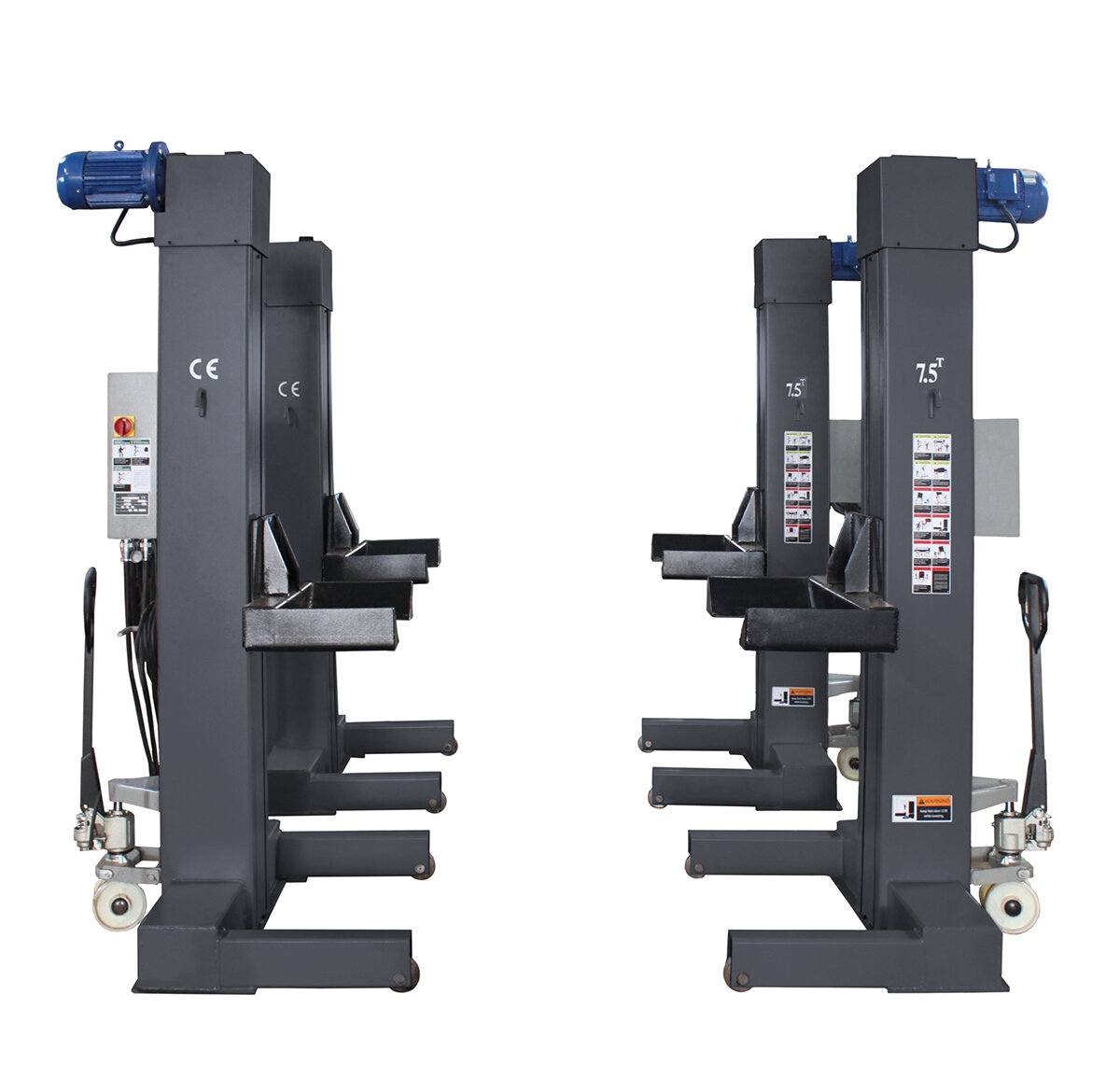

Mobil hjulgreppslyft för lastbil och tunga fordon
Weber Radgreifanlage 7,5 – 4 pelare är ett professionellt mobilt lyftsystem för tunga fordon. Varje pelare har en lyftkapacitet på 7 500 kg, vilket ger en sammanlagd kapacitet på hela 30 000 kg i fyrpelarutförande.
Systemet är särskilt intressant för verkstäder som behöver lyfta tunga fordon men samtidigt vill undvika en permanent golvmonterad lyft.
Pelarna är mobila och kan flyttas till fordonet vid behov. Weber anger att systemet kan användas på ett plant och tillräckligt stabilt underlag och beskriver det som särskilt lämpat där verkstadsytan är begränsad.
30 000 kg total lyftkapacitet
Fyra pelare ger tillsammans:
Total lyftkapacitet: 30 000 kg
Varje enskild pelare klarar:
7 500 kg.
Det gör systemet användbart för exempelvis:
Weber anger dragbil som lämpligt användningsområde och traktor, minibuss samt transportbil som villkorligt lämpliga beroende på fordonets konstruktion och hjulplacering.

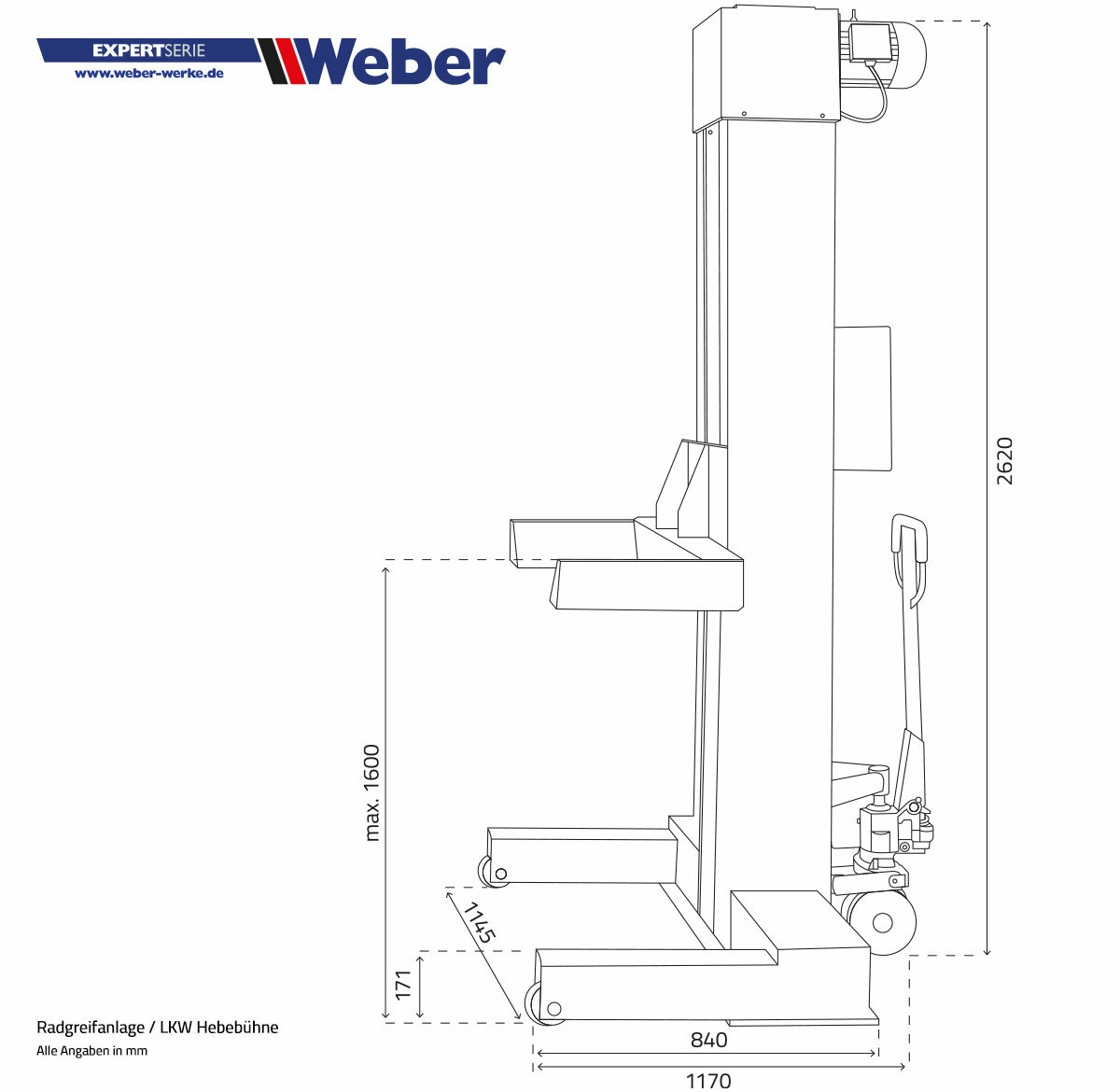

1600 mm lyfthöjd
Systemet har en maximal lyfthöjd på:
1 600 mm.
Det ger god åtkomst under fordonet för bland annat:
Elektromekanisk spindeldrift
Weber använder ett elektromekaniskt drivsystem med stabil spindel och kullager.
Spindeldriften ger möjlighet till fin höjdjustering och är samtidigt en viktig del av systemets robusta konstruktion.
Weber framhåller dessutom systemet som mycket tyst tack vare den elektromekaniska drivningen.
Fin höjdjustering
Spindeldriften gör det möjligt att justera lyfthöjden mer exakt än med många enklare hydrauliska lösningar.
Det är särskilt praktiskt när fordonet behöver positioneras exakt på en viss arbetshöjd.
Mobil konstruktion
Varje pelare är försedd med ett hydrauliskt mobilkit, vilket gör att pelarna kan flyttas ungefär som en palltruck.
Det ger flera praktiska fördelar:
Ingen permanent golvinstallation
Pelarna kan flyttas undan när de inte används
Lyftplatsen kan anpassas efter fordonet
Verkstadsgolvet kan användas flexibelt
Lämpligt för lokaler med begränsat utrymme

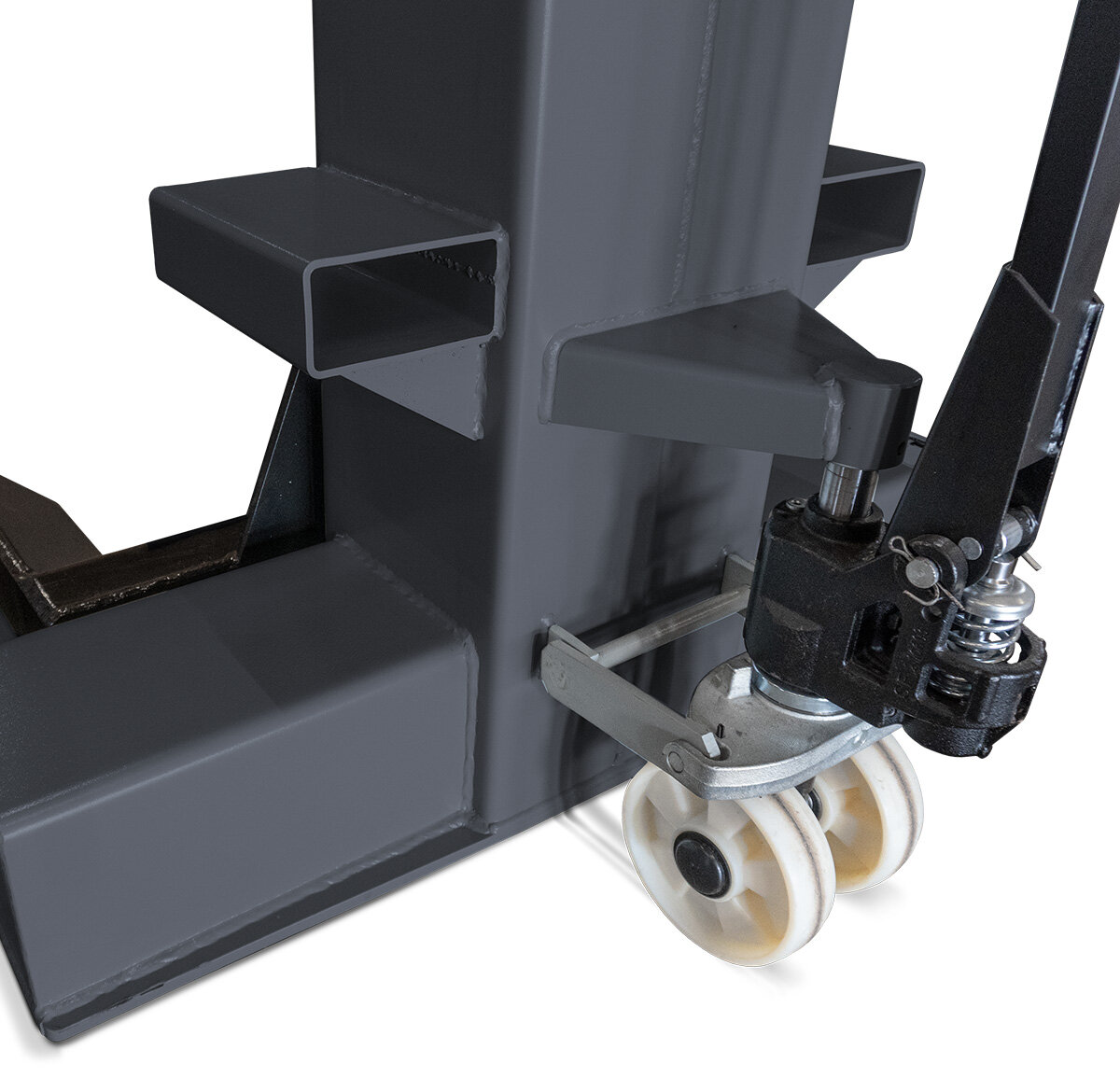

Gaffeltruckfästen
Pelarna har dessutom särskilda fästen för gaffeltruck, vilket underlättar transport av pelarna över längre sträckor.
Robust hjulupptagning
Varje pelare har ett kraftigt lyftbord med fasta hjulgafflar som griper runt fordonets hjul.
Det innebär att fordonet lyfts direkt vid hjulen istället för via traditionella lyftpunkter under chassit.
Detta är särskilt användbart för tunga fordon där hjulen är den naturliga lyftpunkten.
Adapter för mindre hjul finns som tillval
Weber erbjuder även adapter för mindre hjul som tillval.
Det gör systemet mer flexibelt när olika fordons- och hjulstorlekar ska hanteras.
Manövrering från varje pelare
Varje pelare har en robust kontrollenhet.
Weber anger att hela systemet kan manövreras från varje enskild pelare, vilket ger operatören möjlighet att arbeta från den position där sikten är bäst.
Lyft och sänkning sker enkelt med tryckknappar.
Mekanisk nödsänkning
Systemet är utrustat med:
Mekanisk nödsänkning vid strömavbrott.
Det innebär att fordonet kan sänkas även om strömförsörjningen försvinner.
Kraftig pelarkonstruktion
Weber beskriver pelarprofilen som mycket solid och vridstyv.
Varje pelare väger cirka:
680 kg
vilket ger en tydlig bild av hur kraftigt systemet är dimensionerat.
400 V drift
Varje pelare har:
Motoreffekt: 3 kW
Elanslutning: 400 V / 3-fas.
Det innebär en sammanlagd installerad motoreffekt på upp till 12 kW för fyrpelarsystemet, eftersom varje pelare har en egen 3 kW-motor.
Lyft- och sänkhastighet
Weber anger:
Lyft-/sänkhastighet: cirka 10 mm/s.
Med 1 600 mm maximal lyfthöjd ger det ett kontrollerat lyftförlopp anpassat för tunga fordon.
Kan byggas ut till 6 pelare
En stor fördel är att systemet kan utökas från 4 till 6 pelare för fleraxliga nyttofordon.
Sexpelarsversionen ger totalt:
45 000 kg lyftkapacitet
med samma 7 500 kg kapacitet per pelare.
Det gör investeringen skalbar om verkstadens behov förändras.
Fördelar
30 000 kg total lyftkapacitet
7 500 kg per pelare
Fyra mobila lyftpelare
1 600 mm lyfthöjd
Elektromekanisk spindeldrift
Fin höjdjustering
Tyst drift
Kraftiga spindlar och kullager
Hydrauliskt mobilkit på varje pelare
Kan flyttas ungefär som en palltruck
Gaffeltruckfästen för längre transporter
Fast hjulupptagning
Manövrering från varje pelare
Enkel lyft och sänkning via tryckknappar
Mekanisk nödsänkning vid strömavbrott
Kraftig och vridstyv pelarkonstruktion
3 kW motor per pelare
400 V trefas
Kan byggas ut till 6 pelare
Adapter för mindre hjul finns som tillval.
Tekniska specifikationer
Varumärke: Weber
Modell: Radgreifanlage 7,5 – 4 pelare
Artikelnummer: 125101
Produkttyp: Mobil hjulgreppslyft / lastbilslyft
Antal pelare: 4
Total lyftkapacitet: 30 000 kg
Kapacitet per pelare: 7 500 kg
Max lyfthöjd: 1 600 mm
Lyft-/sänkhastighet: ca 10 mm/s
Motoreffekt per pelare: 3 kW
Elanslutning: 400 V / 3-fas
Egenvikt per pelare: ca 680 kg
Drivsystem: Elektromekanisk spindeldrift
Mobilitet: Hydrauliskt mobilkit per pelare
Nödsänkning: Mekanisk
Utbyggbar: Ja, upp till 6 pelare.
Användningsområden
Weber anger följande vägledande användningsområden:
Personbil: lämplig
Traktor: villkorligt lämplig
Minibuss: villkorligt lämplig
Långhjulbasig minibuss: villkorligt lämplig
Transportbil: villkorligt lämplig
Dragbil: lämplig
Semitrailer: ej lämplig i fyrpelarutförande.
För fleraxliga fordon kan systemet byggas ut till sex pelare. Weber anger sexpelarsversionen som lämplig även för semitrailer.
Leveransomfattning
Weber anger:
Transportdata
Weber anger följande fraktdata för fyrpelarversionen:
Transportvikt: ca 2 520 kg
Längd: ca 120 cm
Bredd: ca 120 cm
Höjd: ca 265 cm.
På grund av produktens storlek måste mottagaren enligt Weber kunna lossa leveransen med gaffeltruck eller annan lämplig maskin.
Flexibel lastbilslyft utan permanent golvinstallation
Weber Radgreifanlage 7,5 – 4 pelare är ett starkt alternativ för verkstäder som behöver kunna lyfta tunga fordon men samtidigt vill behålla maximal flexibilitet i lokalen.
Med 30 tons total kapacitet, 7,5 ton per pelare och 1 600 mm lyfthöjd får verkstaden en kraftig lyftlösning för tung service.
Den stora fördelen jämfört med en traditionell fast lastbilslyft är de mobila pelarna. När lyften inte används kan pelarna flyttas undan, och när ett fordon ska lyftas placeras de direkt vid respektive hjul.
Systemet kan dessutom byggas ut till sex pelare och 45 tons kapacitet, vilket gör det möjligt att anpassa lösningen när verksamheten växer eller när längre fleraxliga fordon ska hanteras.
För lastbilsverkstäder, åkerier och andra verksamheter som prioriterar hög lyftkapacitet, mobilitet och flexibel användning av verkstadsgolvet är Weber Radgreifanlage 7,5 ett mycket intressant alternativ.
