Mobil hjulgreppslyft för lastbil, dragbil och fleraxliga fordon
Weber Radgreifanlage 7,5 – 6 pelare är ett professionellt mobilt lyftsystem för tunga och fleraxliga fordon. Varje lyftpelare har en kapacitet på 7 500 kg, vilket ger en sammanlagd lyftkapacitet på hela 45 000 kg.
Sexpelarsystemet är särskilt intressant för verkstäder som arbetar med längre nyttofordon, fleraxliga lastbilar och dragbil med släp/semitrailer där fyra pelare inte räcker.
Systemet är mobilt och kan flyttas ungefär som en palltruck. Weber anger att det kan användas på plant och tillräckligt stabilt underlag, vilket gör lösningen flexibel i verkstäder där man inte vill ha en permanent fast lyftinstallation.
45 000 kg total lyftkapacitet
Sex pelare ger tillsammans:
Total lyftkapacitet: 45 000 kg
Varje enskild pelare klarar:
7 500 kg.
Den höga totalkapaciteten gör systemet användbart för bland annat:
Weber anger bland annat dragbil och semitrailer som lämpliga användningsområden för sexpelarsversionen.

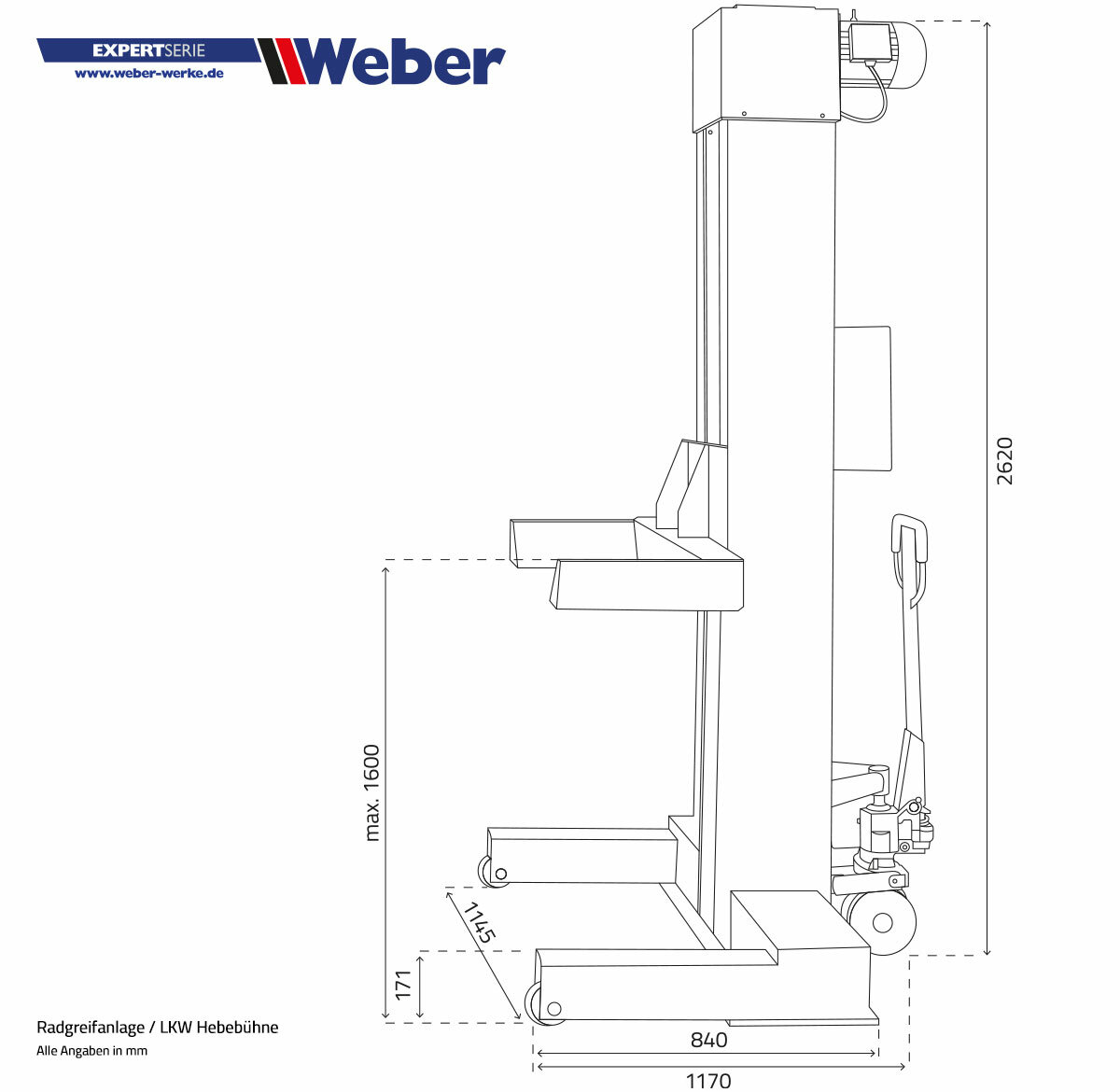

1600 mm lyfthöjd
Systemet har en maximal lyfthöjd på:
1 600 mm.
Det ger god åtkomst under fordonet för exempelvis:
Elektromekanisk spindeldrift
Varje pelare använder ett elektromekaniskt drivsystem med stabil spindel och kullager. Weber framhåller detta som en konstruktion som ger både låg ljudnivå och långsiktig driftsäkerhet.
Spindeldriften gör dessutom att lyfthöjden kan justeras mycket noggrant.
Fin höjdjustering
Spindeldriften tillåter finjustering av lyfthöjden, vilket är praktiskt när fordonet behöver placeras på en exakt arbetshöjd.
Det är särskilt användbart vid arbeten där flera tekniker arbetar samtidigt under fordonet eller där komponenter ska demonteras på kontrollerad höjd.

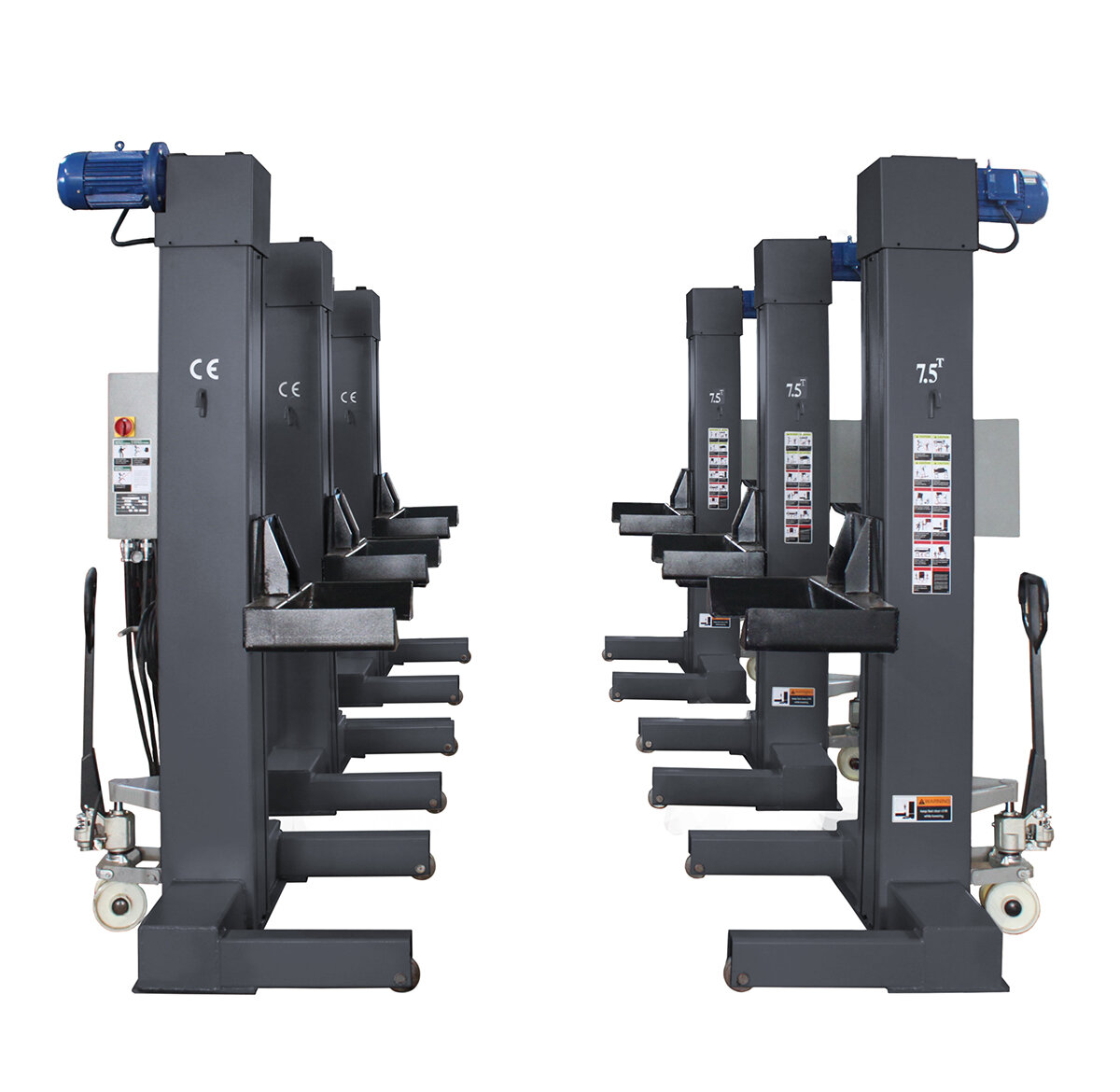

Sex helt mobila lyftpelare

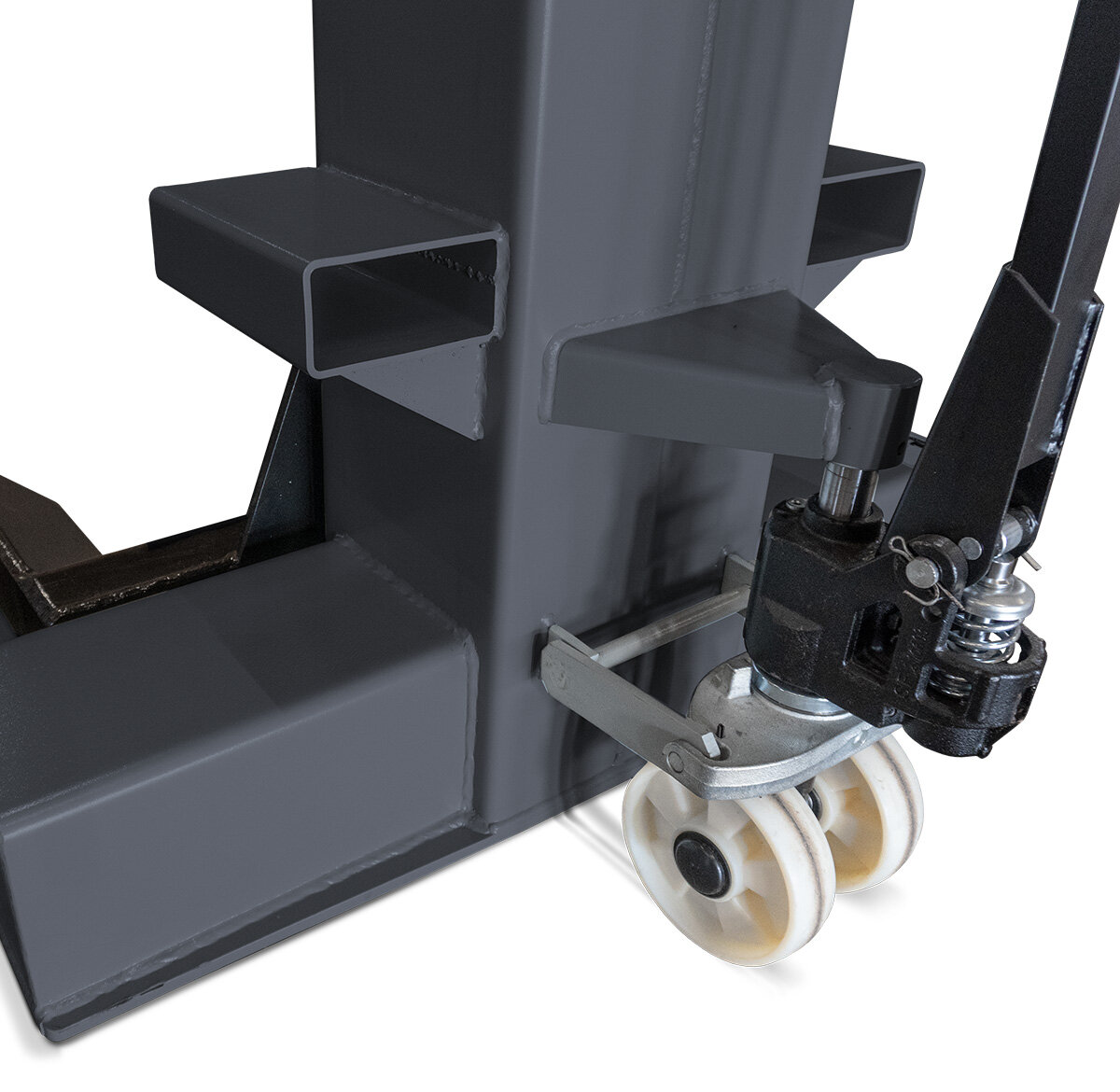

Varje pelare är utrustad med ett hydrauliskt mobilkit.
Det innebär att pelarna kan flyttas runt i verkstaden och placeras efter fordonets hjulpositioner.
Fördelarna är bland annat:
Ingen permanent golvinstallation
Flexibel placering
Kan flyttas undan när systemet inte används
Anpassningsbart efter olika hjulbaser
Passar fleraxliga fordon
Verkstadsgolvet kan användas till annat mellan lyften
Gaffeltruckfästen för enklare transport
Pelarna har även gaffeltruckfästen, vilket gör det lättare att transportera dem över längre sträckor inom verkstad eller anläggning.
Med en egenvikt på cirka 680 kg per pelare är detta en viktig praktisk funktion.
Kraftiga hjulgafflar
Varje lyftpelare är utrustad med ett robust lyftbord med fasta upptagningsgafflar.
Systemet lyfter fordonet direkt vid hjulen, vilket skiljer det från traditionella två- och fyrpelarlyftar som normalt använder chassits lyftpunkter.
Det gör konstruktionen särskilt lämpad för tunga nyttofordon.
Adapter för mindre hjul finns som tillval
Weber erbjuder även adapter för mindre hjul som tillval.
Det kan öka systemets flexibilitet när verkstaden arbetar med olika fordonskategorier.
Manövrering från varje pelare
Varje pelare har en robust kontrollenhet och Weber anger att systemet kan manövreras från varje enskild pelare.
Lyft och sänkning sker enkelt via tryckknappar.
Det innebär att operatören kan stå där sikten över fordonet är bäst under lyftförloppet.
Mekanisk nödsänkning
Systemet är utrustat med:
Mekanisk nödsänkning vid strömavbrott.
Det innebär att fordonet kan sänkas även om den elektriska strömförsörjningen försvinner.
Kraftig pelarkonstruktion
Weber beskriver pelarprofilen som extremt solid och vridstyv.
Varje pelare väger cirka:
680 kg.
Sex pelare innebär därmed en mycket kraftig konstruktion utvecklad för professionell tung fordonsservice.
400 V trefasdrift
Varje pelare har:
Motoreffekt: 3 kW
Elanslutning: 400 V / 3-fas.
Med sex pelare motsvarar det upp till:
18 kW installerad motoreffekt
för hela systemet, eftersom varje pelare har en egen 3 kW-motor.
Lyft- och sänkhastighet
Weber anger:
Lyft-/sänkhastighet: ca 10 mm/s.
Det ger ett kontrollerat lyftförlopp anpassat för mycket tunga fordon.
Fördelar
45 000 kg total lyftkapacitet
7 500 kg kapacitet per pelare
Sex mobila lyftpelare
Anpassad för fleraxliga nyttofordon
Lämplig för semitrailer
1 600 mm maximal lyfthöjd
Elektromekanisk spindeldrift
Fin höjdjustering
Låg ljudnivå
Stabil spindel och kullager
Hydrauliskt mobilkit på varje pelare
Gaffeltruckfästen
Kraftiga fasta hjulgafflar
Kontrollpanel på varje pelare
Manövrering från valfri pelare
Mekanisk nödsänkning
Kraftig och vridstyv konstruktion
3 kW motor per pelare
400 V trefas
Adapter för mindre hjul finns som tillval.
Tekniska specifikationer
Varumärke: Weber
Modell: Radgreifanlage 7,5 – 6 pelare
Artikelnummer: 125102
Produkttyp: Mobil hjulgreppslyft / lastbilslyft
Antal pelare: 6
Total lyftkapacitet: 45 000 kg
Kapacitet per pelare: 7 500 kg
Max lyfthöjd: 1 600 mm
Lyft-/sänkhastighet: ca 10 mm/s
Motoreffekt per pelare: 3 kW
Elanslutning: 400 V / 3-fas
Egenvikt per pelare: ca 680 kg
Drivsystem: Elektromekanisk spindeldrift
Mobilitet: Hydrauliskt mobilkit på varje pelare
Nödsänkning: Mekanisk
Styrning: Från varje pelare.
Möjliga användningsområden
Weber anger följande vägledande användningsområden:
Personbil: lämplig
Minibuss: villkorligt lämplig
Långhjulbasig minibuss: villkorligt lämplig
Transportbil: villkorligt lämplig
Dragbil: lämplig
Semitrailer: lämplig.
Det är viktigt att varje fordons faktiska hjulplacering, viktfördelning och dimensioner kontrolleras före lyft. Weber framhåller själv att användningssymbolerna endast är vägledande eftersom fordonens konstruktion och upptagningspunkter varierar.
Leveransomfattning
Weber anger följande leveransomfattning:
Transportdata
Weber anger:
Transport-/artikelvikt: ca 4 200 kg
Längd: ca 2 650 cm
Bredd: ca 1 200 cm
Höjd: ca 1 200 cm.
De angivna transportmåtten på produktsidan är ovanligt stora i centimeterangivelsen och bör därför verifieras med Weber innan frakt eller lossning planeras.
45 tons mobil lyftlösning för fleraxliga fordon
Weber Radgreifanlage 7,5 – 6 pelare är framtagen för verkstäder som behöver lyfta riktigt tunga och längre fordon utan att installera en permanent golvfast lyft.
Med 45 tons total kapacitet, 7,5 ton per pelare och 1 600 mm lyfthöjd får verkstaden en flexibel lösning för tung service.
Sexpelarsystemet är särskilt intressant när verkstaden arbetar med fleraxliga lastbilar, dragbilar och semitrailers, eftersom den extra pelaruppsättningen gör det möjligt att stödja ytterligare en axel jämfört med fyrpelarsversionen.
De mobila pelarna innebär samtidigt att systemet kan flyttas undan när det inte används, vilket frigör värdefull verkstadsyta.
För lastbilsverkstäder, åkerier och andra verksamheter som prioriterar mycket hög lyftkapacitet, mobilitet och stöd för fleraxliga fordon är Weber Radgreifanlage 7,5 med 6 pelare en mycket flexibel lösning.
