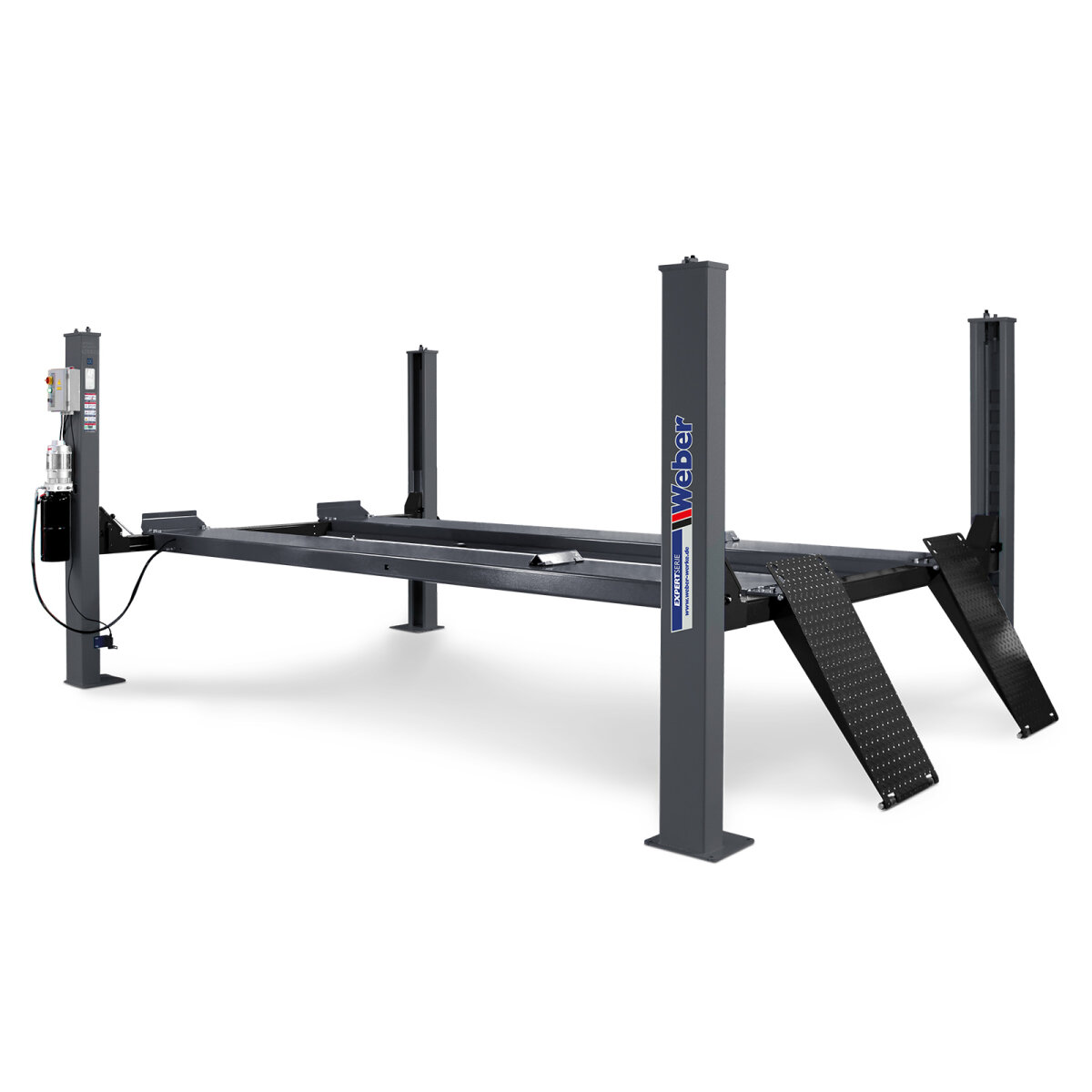

Komplett fyrpelarlyft med 2,5 tons axelfrihjulslyft

Weber Expert Autolift 4.2 med axelfrihjulslyft 2,5 ton är ett komplett lyftpaket för professionella bilverkstäder som vill kombinera en stabil fyrpelarlyft med möjligheten att lyfta fordonet från körbanorna för hjul-, broms- och chassiarbete.

Paketet består av:

• Weber Expert Autolift 4.2 fyrpelarlyft – 4 200 kg
• Weber lufthydraulisk axelfrihjulslyft – 2 500 kg

Paketets artikelnummer är 120210_120215.

4200 kg lyftkapacitet

Autolift 4.2 har en maximal lyftkapacitet på:

4 200 kg

Lyften är framtagen för personbilar, transportbilar och lättare lastfordon och har långa körbanor samt låg påkörningshöjd för att kunna hantera ett brett spektrum av fordon.

Den passar bra för:

• Personbilar
• SUV
• Minibussar
• Långhjulbasiga fordon
• Lätta transportbilar
• Mindre nyttofordon
• Vissa mindre lantbruksmaskiner

Axelfrihjulslyft 2500 kg ingår

Paketet innehåller Webers lufthydrauliska axelfrihjulslyft med 2 500 kg kapacitet.

Traverslyften monteras mellan körbanorna och gör det möjligt att lyfta fordonet från hjulen medan bilen står kvar på fyrpelarlyften.

Det är särskilt användbart vid:

• Hjulbyte
• Däckservice
• Bromsarbete
• Fjädringsarbete
• Hjullager
• Chassiarbete
• Hjulinställning
• Inspektion av hjulupphängning

Frigör alla fyra hjulen

Med axelfrihjulslyften kan fordonet lyftas i sina ordinarie lyftpunkter så att hjulen frigörs från körbanorna.

Det gör Autolift 4.2 betydligt mer mångsidig än en vanlig fyrpelarlyft och möjliggör fler servicearbeten utan att bilen behöver flyttas till en separat tvåpelarlyft.

Lufthydraulisk drift

Axelfrihjulslyften använder ett lufthydrauliskt aggregat och är utvecklad för montering på saxlyftar och fyrpelarlyftar. Weber anger en maximal kapacitet på 2 500 kg.

Den är kompatibel med bland annat:

• Weber Autolift 4.2
• Weber Autolift 6.4
• Weber C-445H
• Weber C-455H
• Weber DSH-5000

Viktig belastningsgräns

Weber anger att axelfrihjulslyftens kapacitet får motsvara maximalt 60 % av huvudlyftens kapacitet.

På Autolift 4.2 med 4 200 kg kapacitet motsvarar detta cirka 2 520 kg, vilket gör Webers 2 500 kg travers väl anpassad till lyften.

Maximal lyfthöjd 1800 mm

Autolift 4.2 har en maximal lyfthöjd på:

1 800 mm

Det ger god arbetsåtkomst under fordonet för service, reparation och kontroll.

4808 mm långa körbanor

Körbanorna är:

4 808 mm långa

512 mm breda

130 mm höga

Den generösa längden gör lyften lämplig även för längre personbilar och transportfordon.

Justerbart körbaneavstånd

Avståndet mellan körbanorna kan enligt Webers aktuella specifikation ställas till:

998 / 1 154 mm

Det gör lyften mer flexibel för fordon med olika spårvidd.

Förberedd för hjulinställning

Autolift 4.2 kan finjusteras och nivelleras och kan därför kompletteras för hjulinställning.

Det finns även ett separat paket där samma Autolift 4.2 kombineras med både:

• Axelfrihjulslyft 2,5 ton
• Hjulinställningssats

Den här versionen innehåller däremot axelfrihjulslyften men ingen hjulinställningssats.

400 V trefasdrift

Autolift 4.2 drivs med:

400 V / 3-fas / 50 Hz

Motoreffekten är:

2,6 kW

Det ger en robust elektrohydraulisk drift för professionell verkstadsanvändning.

Pneumatisk upplåsning av säkerhetsspärrarna

Autolift 4.2 har pneumatisk upplåsning av de mekaniska säkerhetsspärrarna.

Luftbehovet är:

6–8 bar

Den pneumatiska upplåsningen möjliggör ett smidigt och automatiserat sänkningsförlopp.

Omfattande säkerhetssystem

Autolift 4.2 är utrustad med flera säkerhetsfunktioner:

• Mekaniska säkerhetsspärrar
• Automatisk vajerbrottssäkring
• Automatisk slakvajersäkring
• Övertrycksventil
• Säkerhetsventil vid hydrauliskt rör- eller slangbrott
• Dödmansstyrning
• Akustisk varning från CE-stopp
• Fasta och mobila avrullningsskydd

Fördelar

• Komplett lyftpaket
• 4 200 kg kapacitet på huvudlyften
• 2 500 kg axelfrihjulslyft
• Frigör hjulen från körbanorna
• Idealisk för broms- och hjularbete
• Passar personbil och transportbil
• 4 808 mm långa körbanor
• Endast 130 mm körbanehöjd
• Max lyfthöjd 1 800 mm
• 400 V trefasdrift
• 2,6 kW motor
• Pneumatisk säkerhetsupplåsning
• 6–8 bar luftbehov
• Förberedd för hjulinställning
• Flyttbara körbanor
• Mekaniska säkerhetsspärrar
• Vajerbrottssäkring
• Slakvajersäkring
• Dödmansstyrning
• Professionell Weber Expert-serie

Tekniska specifikationer – Autolift 4.2

Varumärke: Weber

Serie: Expert Serie

Modell: Autolift 4.2

Paketartikelnummer: 120210_120215

Produkttyp: Elektrohydraulisk fyrpelarlyft

Max lyftkapacitet: 4 200 kg

Max lyfthöjd: 1 800 mm

Körbanebredd: 512 mm

Körbanelängd: 4 808 mm

Körbanehöjd: 130 mm

Avstånd mellan körbanorna: 998 / 1 154 mm

Avstånd mellan pelarna: 2 850 mm

Total längd: max. 6 036 mm

Total bredd: 3 154 mm

Total höjd: 2 259 mm

Motoreffekt: 2,6 kW

Elanslutning: 400 V / 3-fas / 50 Hz

Luftbehov: 6–8 bar

Lyfttid: ca 50 sekunder

Ljudnivå: <75 dB

Färg pelare/körbanor: Antracit RAL 7016

Ramper: Svart RAL 9017

Egenvikt huvudlyft: ca 1 870 kg

Tekniska specifikationer – axelfrihjulslyft

Produkttyp: Lufthydraulisk axelfrihjulslyft / traverslyft

Artikelnummer: 120215

Max kapacitet: 2 500 kg

Drift: Lufthydraulisk

Utförande: Saxkonstruktion

Ytbehandling: Pulverlackerad

Användning: Fyrpelarlyftar och saxlyftar

Max tillåten relation till huvudlyft: 60 % av huvudlyftens kapacitet

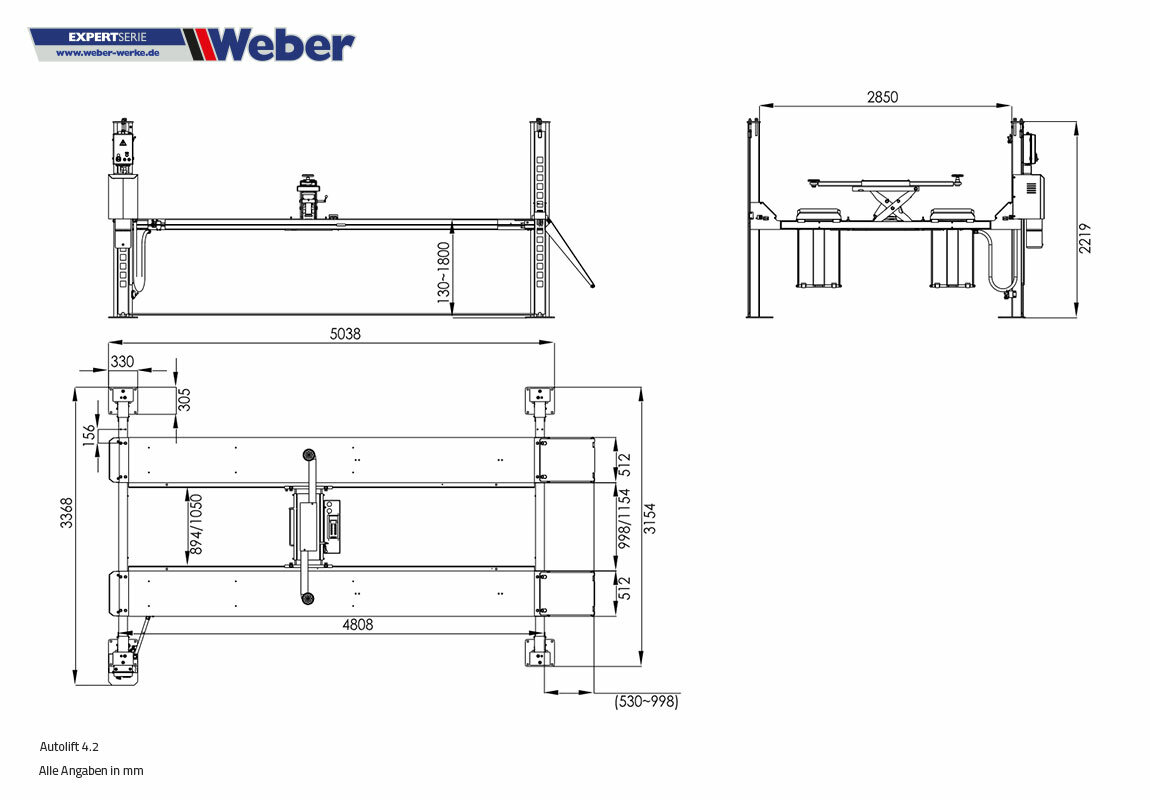

Mått – Autolift 4.2

Total längd: max. 6 036 mm

Total bredd: 3 154 mm

Total höjd: 2 259 mm

Pelarnas fria avstånd: 2 850 mm

Körbanelängd: 4 808 mm

Körbanebredd: 512 mm

Körbanehöjd: 130 mm

Körbaneavstånd: 998 / 1 154 mm

Perfekt för hjul- och bromsarbete

Den stora fördelen med den här paketversionen jämfört med standardutförandet av Autolift 4.2 är den medföljande 2,5 tons axelfrihjulslyften.

När bilen väl står på körbanorna kan traverslyften användas för att lyfta fordonets kaross från körbanorna och frigöra hjulen.

Det ger verkstaden möjlighet att utföra exempelvis:

• Bromsskivor och bromsbelägg
• Hjullager
• Däckbyte
• Fjädringsarbete
• Stötdämpare
• Länkarmar
• Hjulupphängning
• Förberedelser inför hjulinställning

utan att behöva flytta bilen till en annan lyft.

Leveransomfattning

• 1 st Weber Expert Autolift 4.2 fyrpelarlyft
• 1 st Weber axelfrihjulslyft 2,5 ton
• 2 st mobila avrullningsskydd
• Monterings- och bruksanvisning
• Kontrollbok / Prüfbuch

Hjulinställningssats ingår inte i denna paketversion. Weber listar en separat kombination med artikelnummer 120210_120215_120220 där både axelfrihjulslyft och hjulinställningssats ingår.

Transportdata

För Autolift 4.2 anger Weber ungefär:

Transportvikt: ca 1 900 kg

Transportlängd: ca 5 400 mm

Transportbredd: ca 600 mm

Transporthöjd: ca 850 mm

På grund av de stora transportmåtten behöver mottagaren enligt Weber kunna lossa leveransen med gaffeltruck eller annan lämplig maskin.

Komplett servicelyft för professionell verkstad

Weber Expert Autolift 4.2 med 2,5 tons axelfrihjulslyft är en betydligt mer komplett arbetsstation än en traditionell fyrpelarlyft.

Huvudlyften erbjuder 4 200 kg kapacitet, 4 808 mm långa körbanor och 1 800 mm lyfthöjd, medan den integrerade traverslyften ger möjlighet att frigöra hjulen för broms-, däck- och chassiarbete.

Kombinationen gör paketet särskilt lämpat för bilverkstäder som vill använda samma lyftplats för både vanlig service och arbeten där hjulen måste vara fria.

Med möjlighet att dessutom komplettera systemet för hjulinställning kan Autolift 4.2 byggas ut till en mycket flexibel och komplett service-, däck- och hjulinställningsplats.
