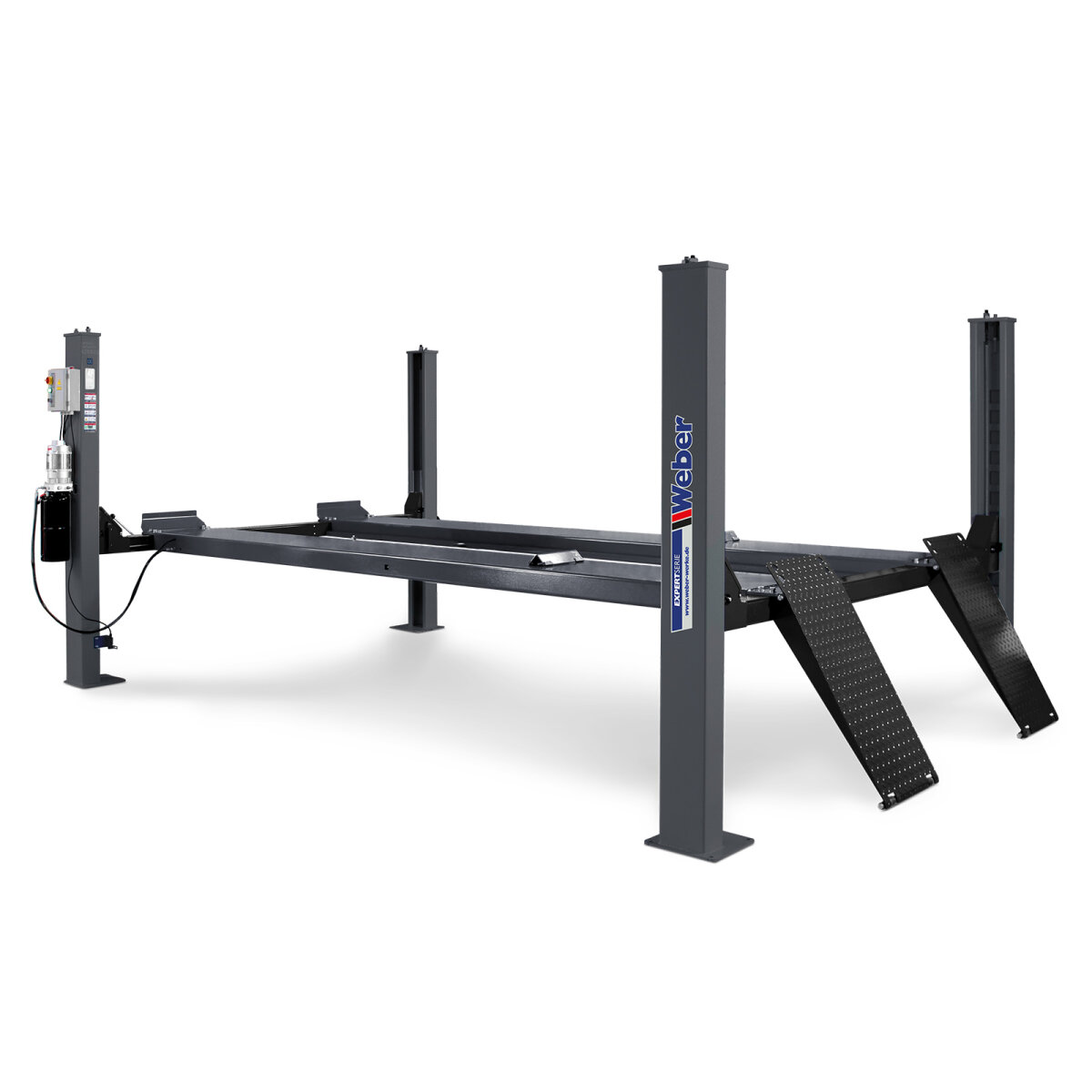

Komplett 6,4-tons arbetsstation för service och hjulinställning

Weber Expert Autolift 6.4 med axelfrihjulslyft 3,2 ton och hjulinställningssats 6.4 är ett komplett lyftpaket för professionella verkstäder som arbetar med personbilar, SUV, transportbilar och lättare lastfordon.

Paketet kombinerar:

• Weber Expert Autolift 6.4 fyrpelarlyft – 6 400 kg
• Weber axelfrihjulslyft 3.2 – 3 200 kg
• Weber hjulinställningssats 6.4

Den aktuella kombinationen listas med artikelnummer 120211_120216_120221.

Det innebär att samma lyftplats kan användas för vanlig underredsservice, broms- och chassiarbete samt som grund för professionell hjulinställning.

6400 kg lyftkapacitet

Autolift 6.4 har en maximal kapacitet på:

6 400 kg.

Det gör lyften lämplig för ett brett urval av fordon, exempelvis:

• Personbilar
• SUV
• Minibussar
• Långhjulbasiga transportbilar
• Lätta lastbilar
• Större nyttofordon inom lyftens vikt- och måttgränser

Den höga kapaciteten gör Autolift 6.4 särskilt intressant för verkstäder som arbetar med både vanliga personbilar och tyngre transportfordon.

Axelfrihjulslyft 3,2 ton ingår

Paketet innehåller Webers Achsfreiheber 3.2, artikel 120216, med:

Maximal kapacitet: 3 200 kg.

Axelfrihjulslyften monteras mellan körbanorna och gör det möjligt att lyfta fordonet från dess ordinarie lyftpunkter så att hjulen frigörs från körbanorna.

Det är särskilt användbart vid:

• Bromsservice
• Hjulbyte
• Hjullager
• Stötdämpare
• Fjädrar
• Länkarmar
• Styrleder
• Hjulupphängning
• Chassiarbete
• Förberedelser inför hjulinställning

Lufthydraulisk axelfrihjulslyft

Axelfrihjulslyften använder ett lufthydrauliskt system och är specifikt angiven av Weber som passande för Autolift 6.4.

Tekniskt anges:

Kapacitet: 3 200 kg

Luftbehov: 6–10 bar

Lyfttid: ca 20 sekunder

Lyfthöjd: 210–480 mm

Ljudnivå: <70 dB

Max hydrauliskt arbetstryck: 280 bar.

Justerbara lyftpunkter

Axelfrihjulslyften har justerbara upptagningar som gör det möjligt att anpassa lyftpunkterna efter olika fordon.

Weber anger:

Fordonsupptagning utan lyftplattor: 915–1 471 mm

Fordonsupptagning med lyftplattor: 1 077–1 309 mm

Justeringsområde lyftplattor: 98–162 mm

Upptagning mot körbanor: 1 066–1 158 mm.

Det ger god flexibilitet för olika fordonsbredder och placeringar av karossens lyftpunkter.

Hjulinställningssats 6.4 ingår

Paketet innehåller även Webers hjulinställningssats för Autolift 6.4, artikel 120221. Weber listar satsen som ett särskilt tillbehör till fyrpelarlyften.

Satsen består av:

• Glidplattor för hjulinställning
• Täckplattor till glidplattorna.

Det gör Autolift 6.4 lämplig som bas för en komplett hjulinställningsplats tillsammans med separat mätutrustning.

Finjusterbar och nivellerbar

Autolift 6.4 är konstruerad för att kunna finjusteras och nivelleras för hjulinställning.

Det är en viktig egenskap eftersom en korrekt nivellerad lyftplattform ger bättre förutsättningar för noggranna mätningar av exempelvis:

• Toe / spårning
• Camber
• Caster
• Axelgeometri
• Individuella hjulvinklar

Själva elektroniska eller kamerabaserade mätutrustningen ingår inte.

Maximal lyfthöjd 1850 mm

Den aktuella tekniska specifikationen för Autolift 6.4 anger:

Maximal lyfthöjd: 1 850 mm.

Det ger god åtkomst till fordonets undersida för service, reparation och inspektion.

Extra långa körbanor – 5216 mm

Autolift 6.4 har:

Körbanelängd: 5 216 mm

Körbanebredd: 512 mm

Körbanehöjd: 178 mm.

Den stora längden gör lyften särskilt lämpad för längre transportfordon och bilar med stor hjulbas.

1092 mm mellan körbanorna

Den aktuella produktinformationen anger:

Avstånd mellan körbanorna: 1 092 mm

Fritt avstånd mellan pelarna: 2 880 mm.

Det ger en rymlig arbetsplattform även för större fordon.

400 V trefasdrift

Autolift 6.4 drivs med:

400 V / 3-fas / 50 Hz

Motoreffekten är:

3,0 kW.

Det ger en kraftfull elektrohydraulisk drift anpassad för professionell verkstadsanvändning.

Lyfttid cirka 50 sekunder

Huvudlyftens lyfttid är cirka:

50 sekunder.

Axelfrihjulslyften behöver cirka:

20 sekunder.

Det ger ett effektivt arbetsflöde även vid återkommande service och hjulinställning.

Pneumatisk upplåsning av säkerhetsspärrarna

Autolift 6.4 är utrustad med pneumatisk upplåsning av de mekaniska säkerhetsspärrarna och kräver:

6–8 bar tryckluft.

Den pneumatiska upplåsningen förenklar sänkningen och bidrar till ett smidigare arbetsflöde.

Omfattande säkerhetssystem

Autolift 6.4 har flera integrerade säkerhetsfunktioner, bland annat:

• Mekaniska säkerhetsspärrar
• Automatisk vajerbrottssäkring
• Automatisk slakvajersäkring
• Övertrycksventil
• Säkerhetsventil vid hydrauliskt rörbrott
• Dödmansstyrning
• Akustisk varning från CE-stopp
• Fast avrullningsskydd fram
• Mobila och automatiska avrullningsskydd bak
• Pneumatisk upplåsning av säkerhetsspärrarna.

Fördelar

• Komplett lyftplats för service och hjulinställning
• 6 400 kg kapacitet på huvudlyften
• 3 200 kg axelfrihjulslyft
• Hjulinställningssats 6.4 ingår
• Frigör hjulen från körbanorna
• Passar större person- och transportfordon
• Max lyfthöjd 1 850 mm
• 5 216 mm långa körbanor
• 512 mm breda körbanor
• Finjusterbar och nivellerbar
• Lufthydraulisk axelfrihjulslyft
• Axellyft 210–480 mm
• Cirka 20 sekunders axellyftstid
• 400 V trefasdrift
• 3,0 kW motor
• Pneumatisk säkerhetsupplåsning
• Vajerbrottssäkring
• Slakvajersäkring
• Dödmansstyrning
• Professionell Weber Expert-serie.

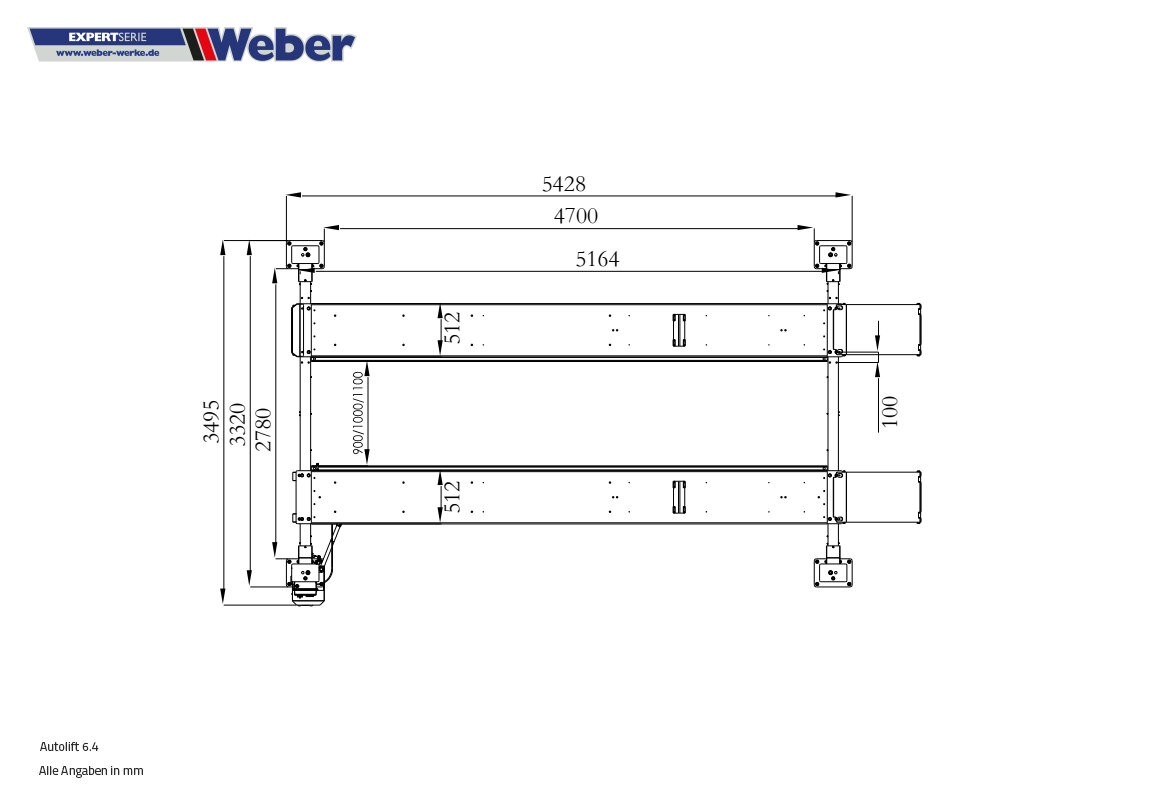

Tekniska specifikationer – Autolift 6.4

Varumärke: Weber

Serie: Expert Serie

Modell: Autolift 6.4

Paketartikelnummer: 120211_120216_120221

Produkttyp: Elektrohydraulisk fyrpelarlyft

Max lyftkapacitet: 6 400 kg

Max lyfthöjd: 1 850 mm

Körbanebredd: 512 mm

Körbanelängd: 5 216 mm

Körbanehöjd: 178 mm

Avstånd mellan körbanorna: 1 092 mm

Fritt avstånd mellan pelarna: 2 880 mm

Total längd: 6 502 mm

Total bredd: 3 320 mm

Total höjd: 2 362 mm

Motoreffekt: 3,0 kW

Elanslutning: 400 V / 3-fas / 50 Hz

Luftbehov: 6–8 bar

Lyfttid: ca 50 sekunder

Ljudnivå: <75 dB

Färg pelare/körbanor: Antracit RAL 7016

Ramper: Svart RAL 9017

Egenvikt: ca 2 120 kg.

Tekniska specifikationer – axelfrihjulslyft 3.2

Artikelnummer: 120216

Produkttyp: Lufthydraulisk axelfrihjulslyft

Max kapacitet: 3 200 kg

Luftbehov: 6–10 bar

Lyfttid: ca 20 sekunder

Lyfthöjd: 210–480 mm

Justeringsområde lyftplattor: 98–162 mm

Fordonsupptagning utan lyftplattor: 915–1 471 mm

Fordonsupptagning med lyftplattor: 1 077–1 309 mm

Upptagning mot körbanor: 1 066–1 158 mm

Max hydrauliskt arbetstryck: 280 bar

Ljudnivå: <70 dB

Egenvikt: ca 160 kg.

Hjulinställningssats 6.4

Artikelnummer: 120221

Produkttyp: Hjulinställningssats

Kompatibilitet: Weber Autolift 6.4

Utförande: Glidplattor inklusive täckplattor.

Webers nuvarande tillbehörssortiment listar satsen specifikt för Autolift 6.4.

För professionell hjulinställning

Kombinationen av fyrpelarlyft, glidplattor och axelfrihjulslyft gör paketet särskilt användbart för hjulinställningsarbete.

Fordonet kan stå på körbanorna under mätningen, medan axelfrihjulslyften vid behov kan användas för att frigöra hjulen när exempelvis följande behöver åtgärdas:

• Styrleder
• Länkarmar
• Hjullager
• Fjädring
• Bromsar
• Chassikomponenter
• Däck och hjul

Det gör att mätning, justering och mekaniskt arbete kan utföras på samma lyftplats.

3200 kg axelfrihjulslyft för större fordon

Jämfört med paketet för Autolift 4.2 får Autolift 6.4-versionen den kraftigare 3,2 tons axelfrihjulslyften.

Det gör lösningen bättre anpassad för tyngre personbilar, SUV och transportfordon.

Weber anger att axelfrihjulslyftens kapacitet får vara maximalt 60 % av huvudlyftens kapacitet.

För Autolift 6.4 innebär detta:

6 400 kg × 60 % = 3 840 kg

Den medföljande traversen på 3 200 kg ligger alltså inom Webers angivna gräns.

Leveransomfattning

• 1 st Weber Expert Autolift 6.4 fyrpelarlyft
• 1 st Weber axelfrihjulslyft 3.2, artikel 120216
• 1 st Weber hjulinställningssats 6.4, artikel 120221
• Glidplattor inklusive täckplattor
• 2 st mobila avrullningsskydd
• Tysk monterings- och bruksanvisning
• Kontrollbok / Prüfbuch.

Körbaneförlängning ingår inte i denna paketversion. Den finns som separat konfiguration/tillval.

Transportdata – huvudlyft

Transportvikt: ca 2 120 kg

Längd: ca 5 400 mm

Bredd: ca 600 mm

Höjd: ca 850 mm.

Transportdata – axelfrihjulslyft

Transportvikt: ca 160 kg

Längd: ca 1 100 mm

Bredd: ca 750 mm

Höjd: ca 350 mm.

Komplett hjulinställnings- och servicelyft för större fordon

Weber Expert Autolift 6.4 med 3,2 tons axelfrihjulslyft och hjulinställningssats är ett komplett lyftpaket för verkstäder som vill kunna utföra både traditionell service och professionell hjulinställning på större fordon.

Med 6 400 kg lyftkapacitet, 5 216 mm långa körbanor och 3 200 kg axelfrihjulslyft finns kapacitet för både vanliga personbilar och betydligt större transportfordon.

Hjulinställningssatsen med glidplattor gör samtidigt lyften lämpad som bas för en komplett mätplats, medan axelfrihjulslyften gör det möjligt att frigöra hjulen och utföra mekaniska justeringar utan att flytta bilen till en annan lyft.

För professionella bil-, däck- och hjulinställningsverkstäder som behöver hög lyftkapacitet, långa körbanor och möjlighet till hjulfri service är detta en av de mest kompletta Autolift 6.4-konfigurationerna.
